榫卯:中国 “天人合一”的千年技艺灵魂
官式古建筑营造技艺国家级代表性传承人李永革老人,现场示范并讲述榫卯的各种结构和拼插方法。让我们一起关注中国非物质文化遗产——榫卯。
官式古建筑营造技艺国家级代表性传承人李永革
榫卯(sǔn mǎo),古代中国建筑、家具及其它器械的主要结构方式,是在两个构件上采用凹凸部位相结合的一种连接方式。
凸出部分叫榫(或叫榫头);凹进部分叫卯(或叫榫眼、榫槽)。卯榫互补,不用一钉,浑然一体,体现出中国古老的文化和大智慧。

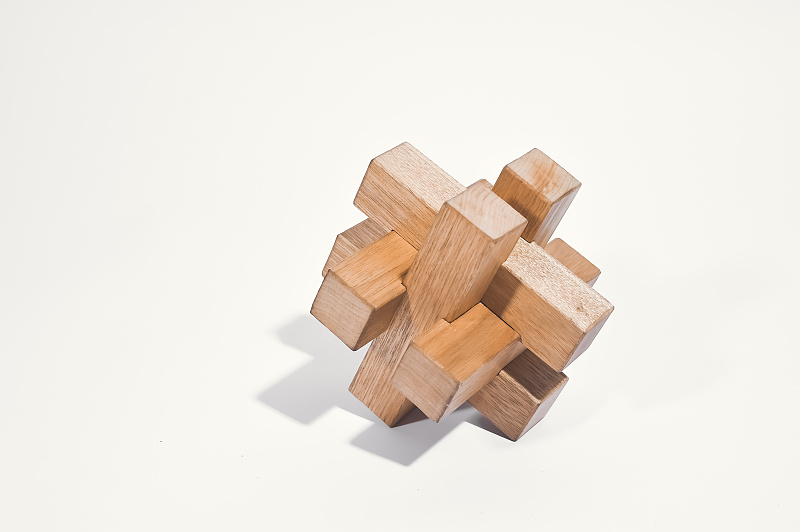

传说春秋时鲁国工匠鲁班为了测试儿子智商,用6根木条制作一件可拼可拆的玩具,叫儿子拼拆,儿子忙碌了一整夜,终于完成了,这种玩具后人就叫鲁班锁。而它的原理,就是中国古代建筑中首创的榫卯结构。距今六、七千年的河姆渡文化遗址就发现了大量榫卯结构的木质构件。
官式古建筑营造技艺的大师们
以中国传统技艺融入自己的智慧
榫卯结构,中国古建筑以木材、砖瓦为主要建筑材料,以木构架结构为主要的结构方式,由立柱、横梁、顺檩等主要构件建造而成,各个构件之间的结点以榫卯相吻合,构成富有弹性的框架。

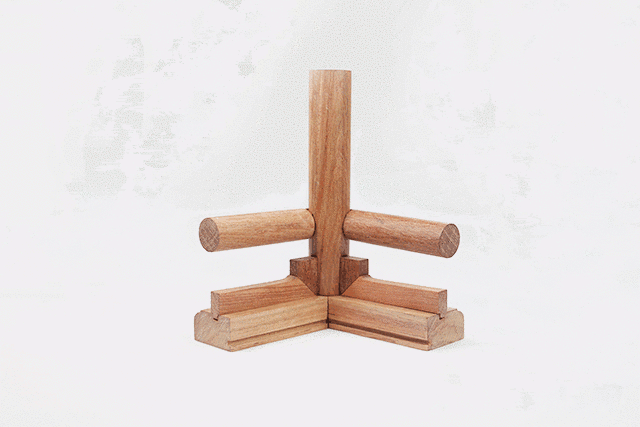

榫卯是在两个木构件上所采用的一种凹凸结合的连接方式。凸出部分叫榫(或榫头);凹进部分叫卯(或榫眼、榫槽),榫和卯咬合,起到连接作用。这是中国古代建筑、家具及其它木制器械的主要结构方式。榫卯结构是榫和卯的结合,是木件之间多与少、高与低、长与短之间的巧妙组合,可有效地限制木件向各个方向的扭动。最基本的榫卯结构由两个构件组成,其中一个的榫头插入另一个的卯眼中,使两个构件连接并固定。榫头伸入卯眼的部分被称为榫舌,其余部分则称作榫肩。
榫卯结构广泛用于建筑,同时也广泛用于家具,体现出家具与建筑的密切关系。榫卯结构应用于房屋建筑后,虽然每个构件都比较单薄,但是它整体上却能承受巨大的压力。这种结构不在于个体的强大,而是互相结合,互相支撑,这种结构成了后代建筑和中式家具的基本模式

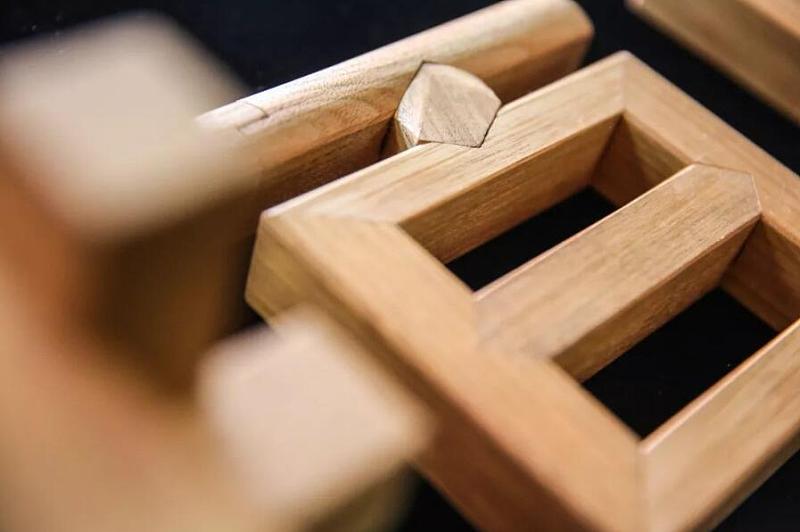

共用了9种榫卯结构现场制作“百度”logo
拼插手法出神入化,让人叹为观止。
你看懂了么?
Bai · 百度”共有6个字符。
“B”字母所用的榫卯包括大格肩榫、人字肩榫。

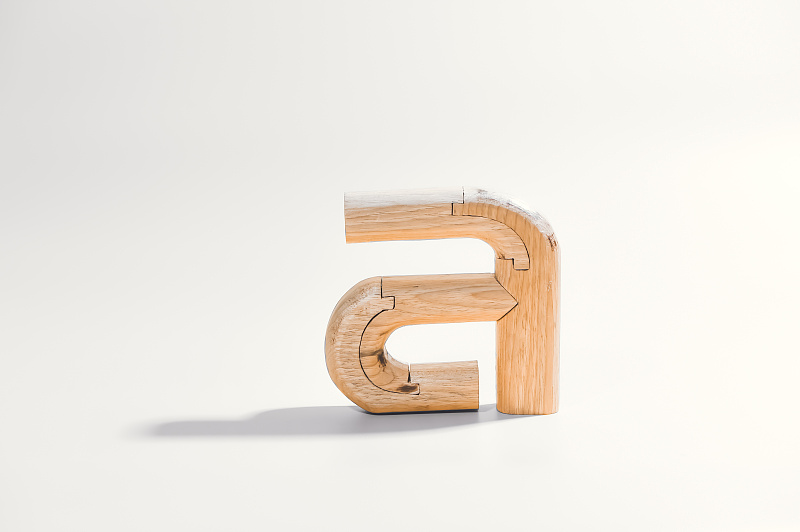

“a”字母所用的榫卯包括巴掌榫、人字肩榫。

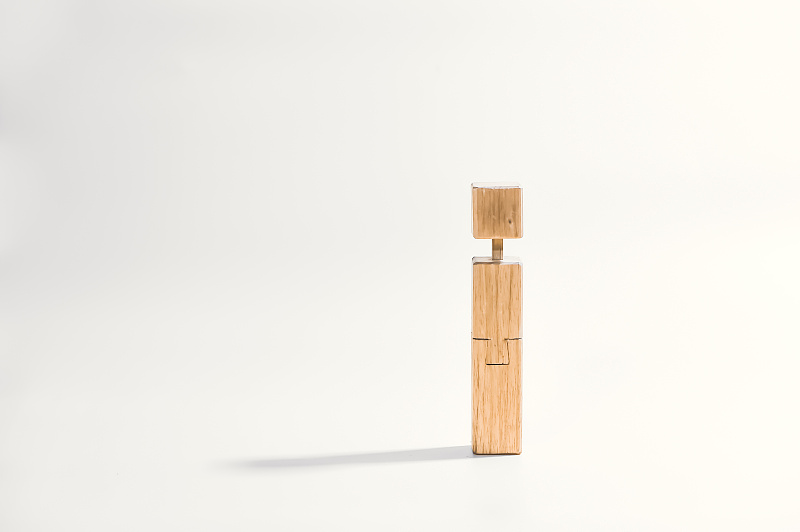

“i”字母所用的榫卯包括栽销榫、龙凤榫。
“百”字采用的螳螂头榫、斜人字肩榫、
大格肩榫、人字肩榫、直榫5种结构。

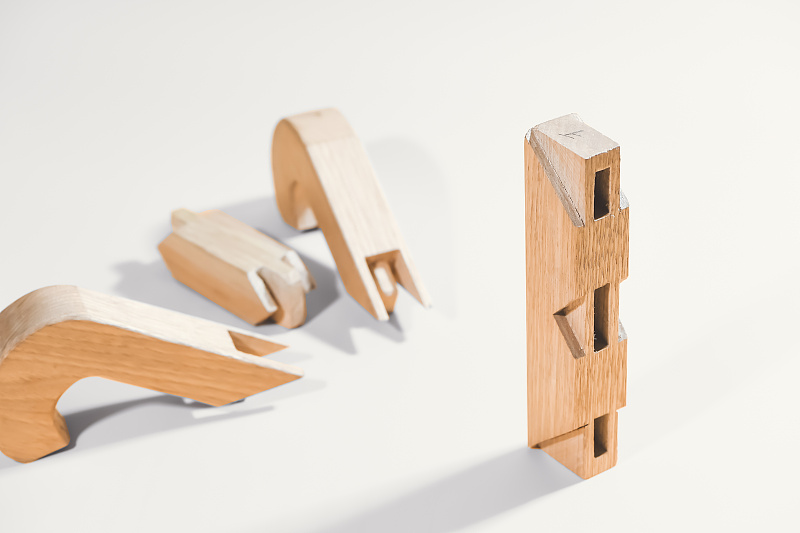

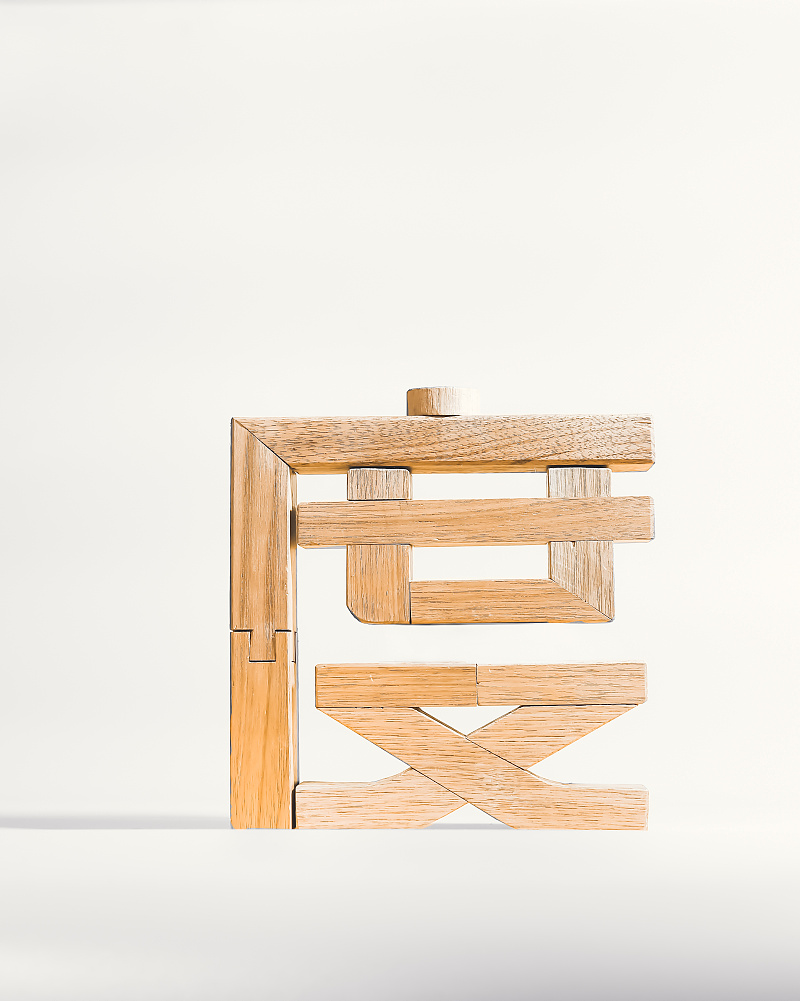

“度”字采用的走马销榫、大格肩榫、龙凤榫、
十字卡腰榫、直榫、螳螂头榫6种结构。
“ · ”分隔符号则为鲁班锁形式结构。

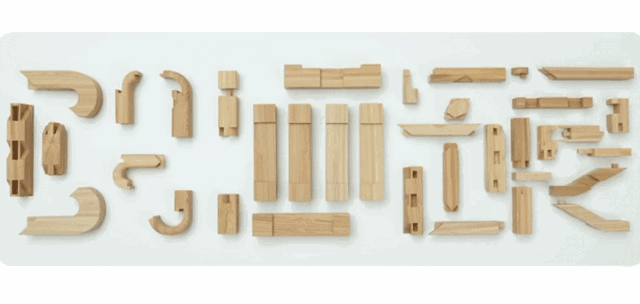

所有的字母、汉字、符号由38个构件组合而成
千万别小看这些木块
它的结构原理和故宫建筑是一样一样的

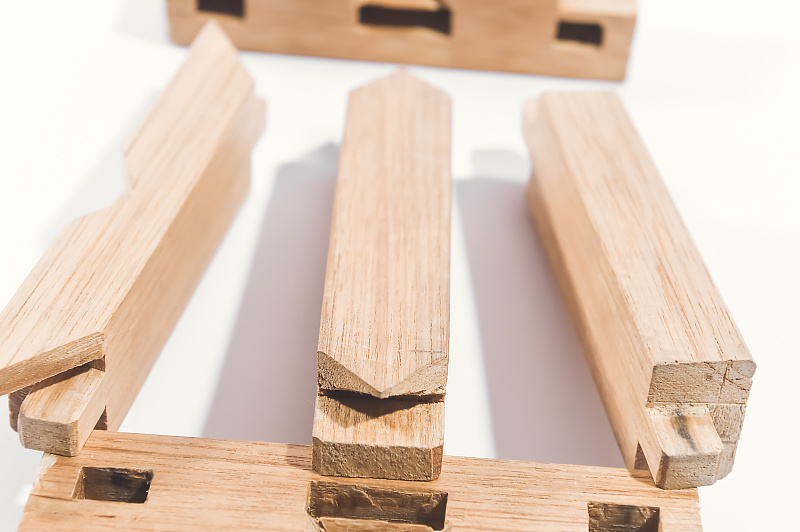

大格肩榫就是将横材尽端的外皮削凿出30度的锐角形成格肩,榫子留中间,成长方形状,与竖材相对应的榫口拍合起到连接作用,“撺尖入卯”。
大格肩榫

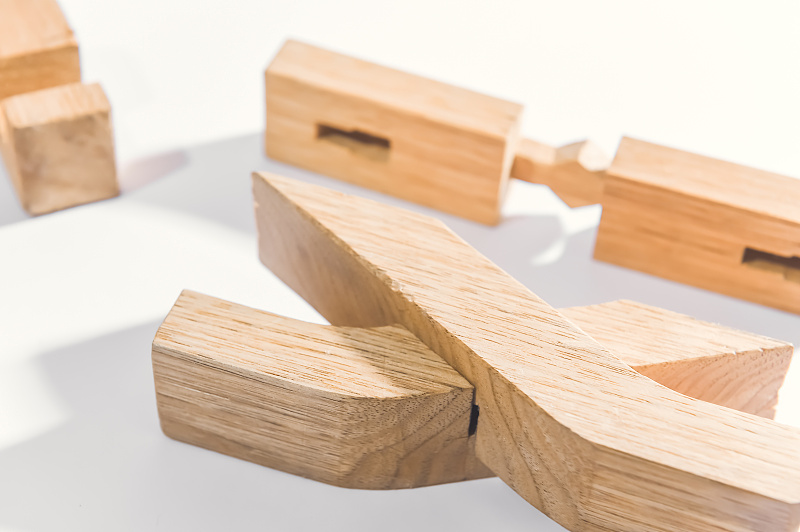

巴掌榫是两构件各去一半,相互扣合,形如巴掌。
巴掌榫

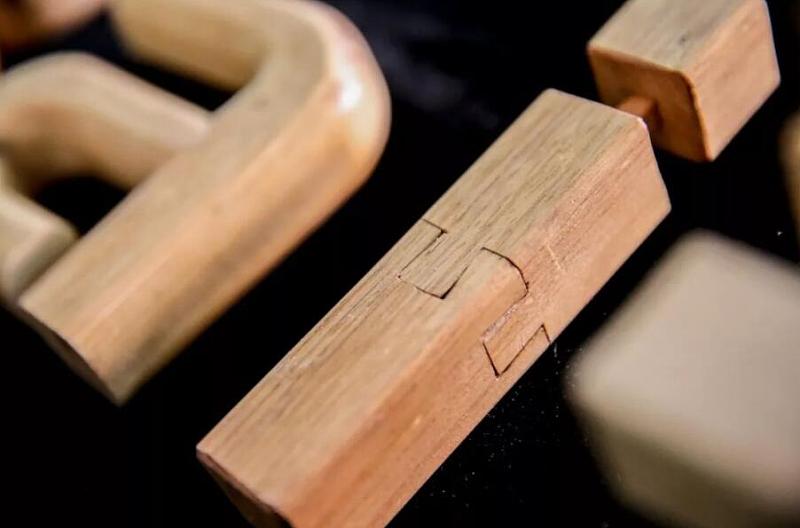

走马销榫用燕尾状栽销连接,其巧妙的结构可使两者既紧密结合,又能拆卸自如,所以又名“仙人脱靴”。
走马销榫
榫卯,让两块本不相识的木头完美相连。榫卯结构运用了力学、数学、美学和哲学的智慧,创造出“和谐”的木制器物,外观看来整齐匀称,内里力量含而不露,相生相克,以制为衡。
在不同角度的力量下相互抗衡而转化为咬合力,以此塑造坚固无比的承重力,历经百年甚至千年不坏不倒,它蕴含着中国匠人的智慧和绝学。

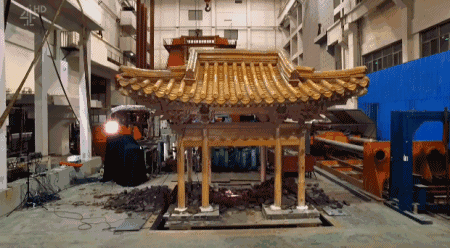

榫卯建筑抗震测试
中国的紫禁城、天坛祈年殿、大观园、山西悬空寺等古建筑,全凭榫卯交叉错插结构。

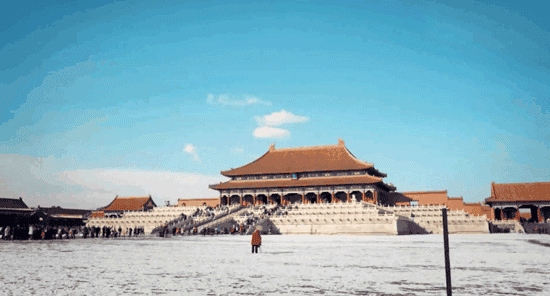

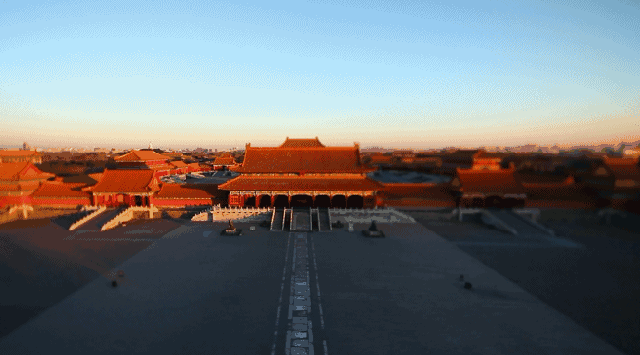

紫禁城

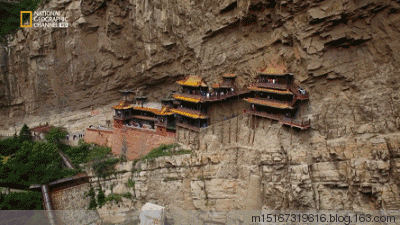

山西恒山悬空寺(来自国家地理频道)
现代建筑师传承了这一绝学,建造了惊艳了世界的瑞士Tamedia媒体大厦。上海世博会的中国馆,就是伟大的榫卯建筑结构文化的缩影。

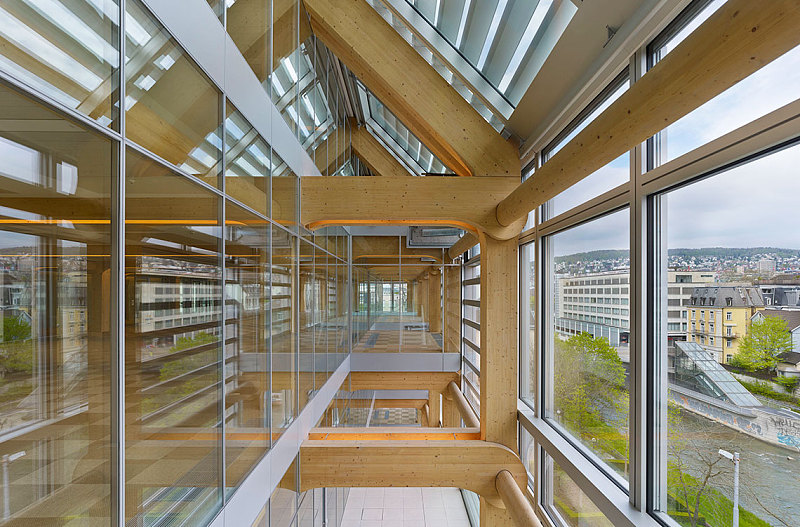

瑞士Tamedia媒体大厦内部

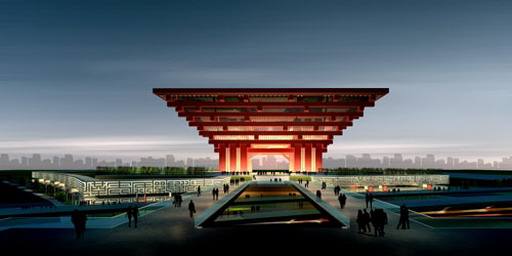

上海世博会的中国馆
作为非物质文化遗产,我们不仅仅是要保护和传承千百年来的技艺和文化,更是要唤醒文化自信,因为这些,才是真正的“中国风”。
