这一期主要讲解钻孔知识及钻孔工具。

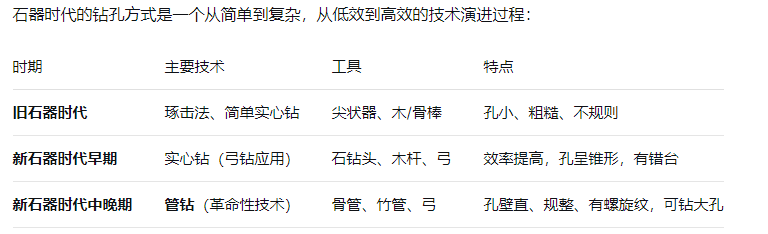

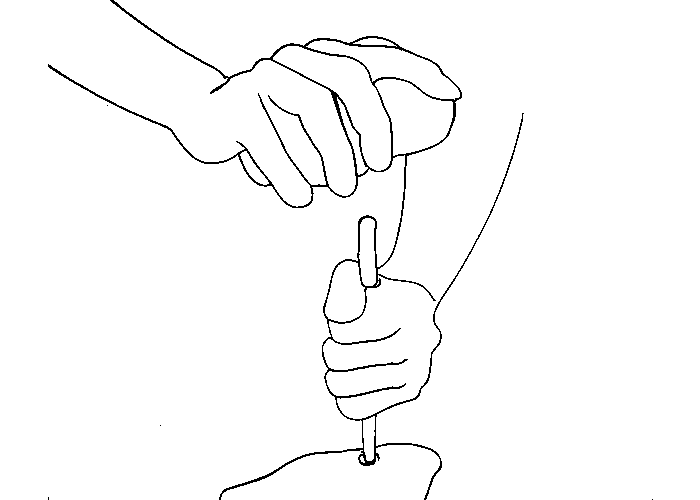

第一部分：钻孔的历史进程演变：主要钻孔方法 1. 琢击法（Pecking） 这通常是最初的步骤，或者用于加工较软的石材（如滑石、皂石）。 方法：用一根坚硬的尖状石器（如石英、燧石）在需要钻孔的位置反复琢击、研磨，一点点地将石料磨成粉末，逐渐形成凹坑和孔洞。 特点：孔壁粗糙，不规则，孔洞通常呈锥形。这种方法效率较低，但不需要复杂的工具。 适用：主要用于较软的石材或制作较大的孔。  | |

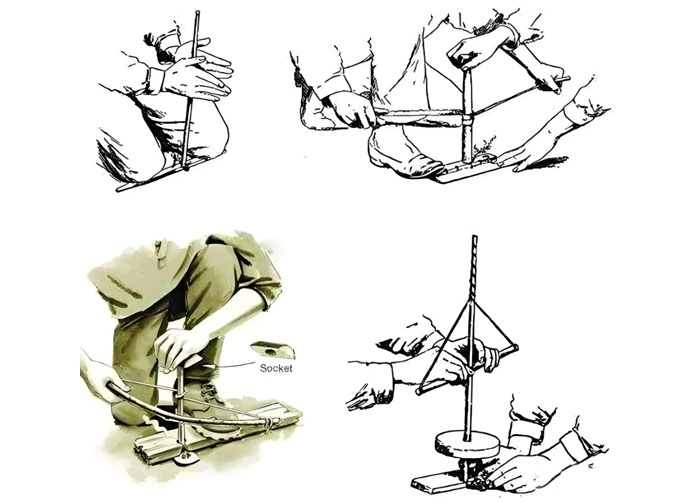

2. 实心钻（Solid Drilling） 这是最直接、最古老的真正钻孔技术。 工具：使用一根坚硬的木棒或骨棒，顶端嵌上一块磨尖的坚硬石器（如燧石、石英石钻头）。 方法： 手动搓转：将钻杆立在加工物件上，用双手手掌来回搓动钻杆，类似于“钻木取火”。  弓钻（新石器时代重大发明）：用一根弓的弓弦缠绕钻杆，通过来回拉动弓，使钻杆高速、连续地旋转。这大大提高了效率和钻孔的平整度。 工作原理：钻头在压力和旋转下，与石材摩擦，并通常会加入水和沙（石英砂） 作为研磨剂。沙子中的石英硬度很高，能加速磨蚀石材，而水则起到冷却和形成研磨浆的作用。 孔洞特征：钻出的孔呈锥形，一面大，一面小。如果是双向对钻，则会在孔中间留下一个明显的“对接台阶”。 | |

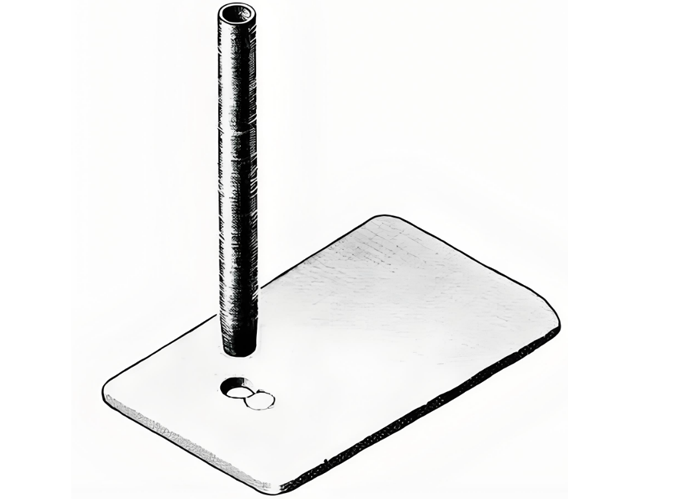

3. 管钻（Tube Drilling） 这是新石器时代一项革命性的高技术，尤其见于良渚文化、龙山文化等高级玉器制作中。 工具：使用中空的管状物，如鸟类的腿骨（骨管）、竹管等。 方法：同样配合弓钻使用，将管状物的下端压在加工物件上，来回拉动弓弦使其旋转。管腔内同样需要加入水和石英砂作为研磨剂。 工作原理：管状物的环形边缘不断地磨蚀下方的石材，形成一个环形的沟槽。随着沟槽加深，中间的“石芯”会逐渐松动，最终可以被取出或敲掉。 孔洞特征： 孔壁更加笔直、规整。 钻下来的圆柱形石芯有时会在考古中被发现，是判断管钻技术的确凿证据。 孔壁通常会留下清晰的螺旋状旋转痕迹。 优势：效率远高于实心钻，因为磨蚀的面积只是一个环形区域，而不是整个圆面，大大减少了工作量。特别适合钻取大型玉琮、玉璧中间的大孔。  | |

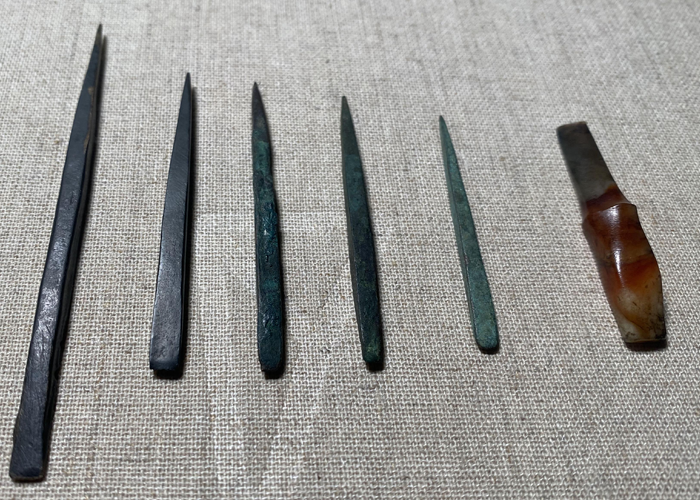

青铜时代（约公元前3300年起） 工具材料：出现了青铜钻头。青铜相比石器更坚韧、更可塑，可以制造出更规整、更耐用的钻头。 技术影响：钻孔的精度和效率得到提升。青铜钻头可以更好地保持刃口，适合在木材、软玉甚至青铜本身进行钻孔。实心钻仍然是主流，但钻头形态开始多样化。  |

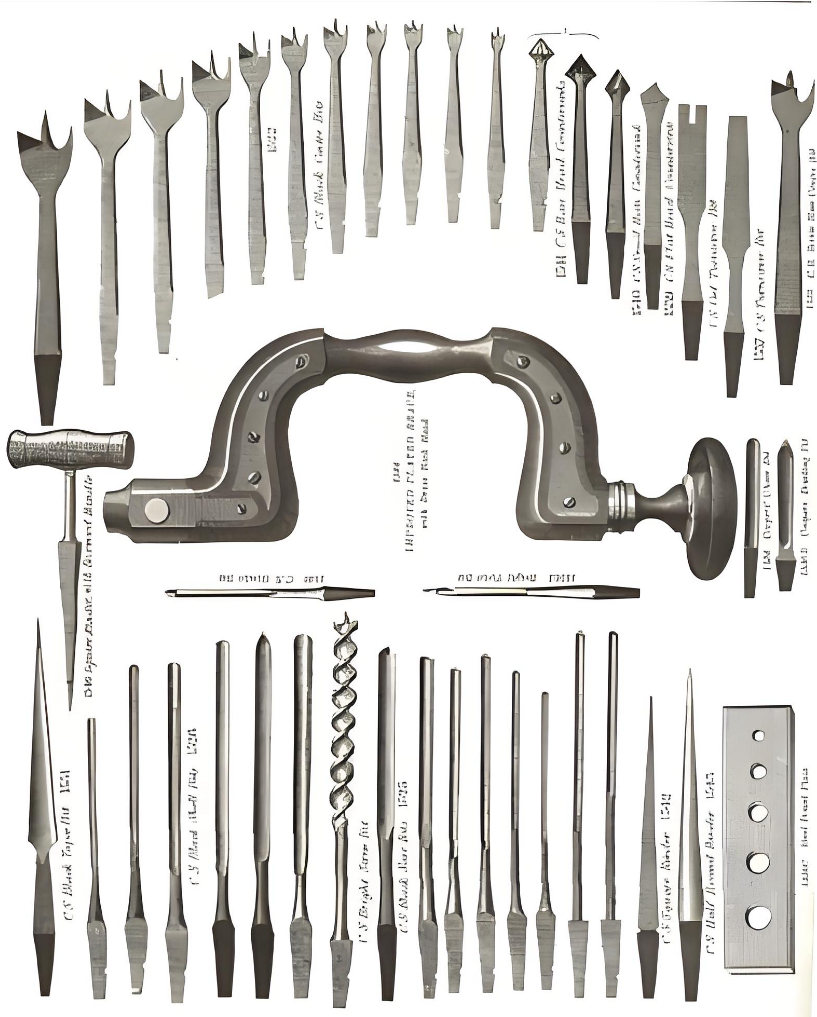

铁器时代（约公元前1200年起） 工具材料：铁，特别是后来发展出的钢，带来了革命性的变化。 技术影响： 硬度与耐磨性：钢制钻头的硬度和耐磨性远超前代所有材料，可以轻松加工硬木、大多数石材甚至软金属。 钻头形态专业化：随着冶金技术的进步，钻头的形状开始针对不同材料和用途进行专门化设计，例如： 扁钻：最简单的形态，用于木材。  中心钻：用于定位，防止钻头滑动。 勺钻：古老的形态，但在金属时代被改进，用于在木材上钻取大而光滑的孔。 管钻的延续：金属管（如铜管、铁管）取代了竹管和骨管，使管钻技术的能力上限大大提高，可用于加工大型石构件和玉器。 |

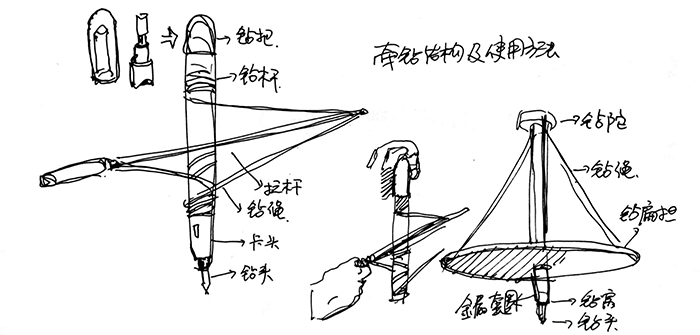

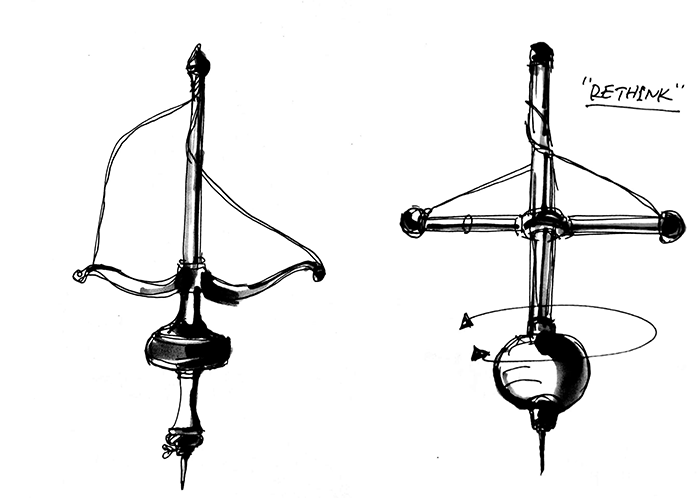

弓钻的普及与优化 弓钻是贯穿整个手工艺时代最重要的钻孔工具之一。通过弓的往复运动转换为钻头的单向旋转，它提供了比手搓更连续、更快的速度。 泵钻的出现（约公元前4世纪） 结构：在钻杆上增加了一个飞轮（重物，如石轮或金属轮），并通过一根横杆和绳索使钻杆能上下运动。 工作原理：向下按压横杆，飞轮储存动能，带动钻头旋转；松开后，飞轮的惯性使钻头继续反向旋转。如此往复。 优势：解放了双手（只需向下按压），提供了比弓钻更稳定、更大的压力，钻孔效率更高。特别适合需要持续压力的精细工作。  |

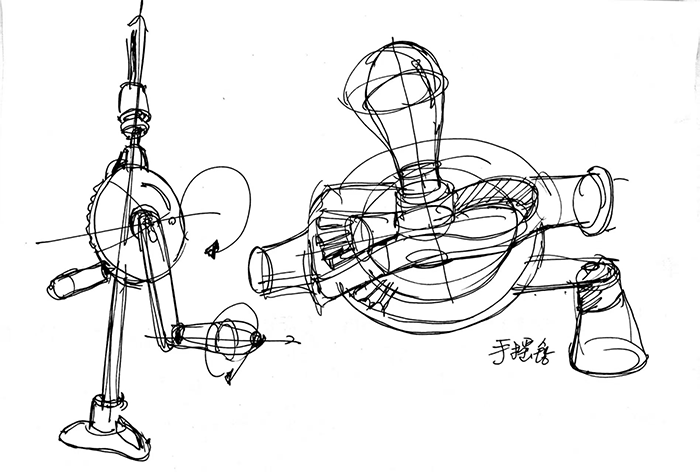

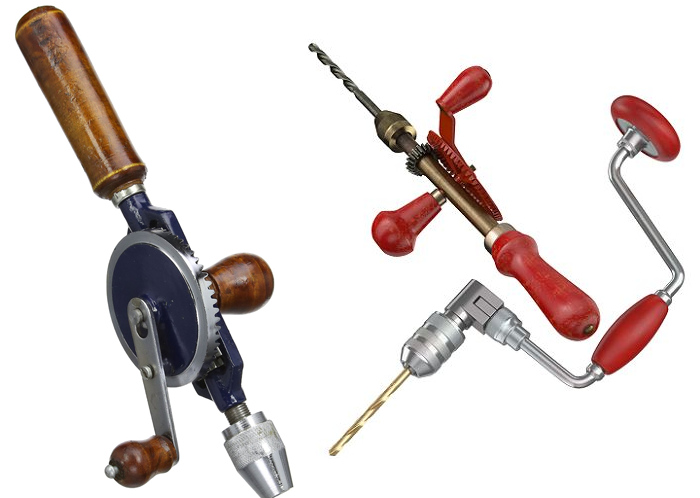

手摇钻的出现（中世纪及以后） 结构：带有齿轮传动机构，通过摇柄带动钻头旋转。 优势：实现了连续、单向的旋转运动，彻底解决了弓钻和泵钻往复运动的缺点，钻孔更平稳、控制更精确。这是迈向现代钻床的关键一步。  |

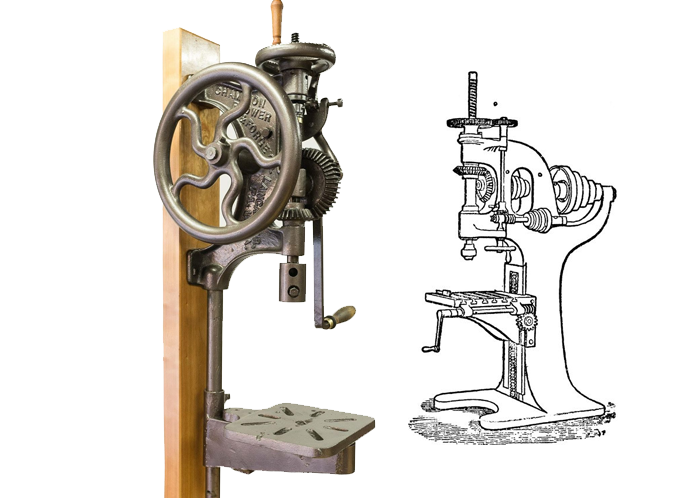

钻床的雏形 最晚在古罗马时期，已经出现了简单的直立式钻床。它将钻头固定在一个支架上，通过曲柄和飞轮驱动，可以对工件施加巨大而稳定的压力。这种工具主要用于石材、金属加工等重体力工作。 |

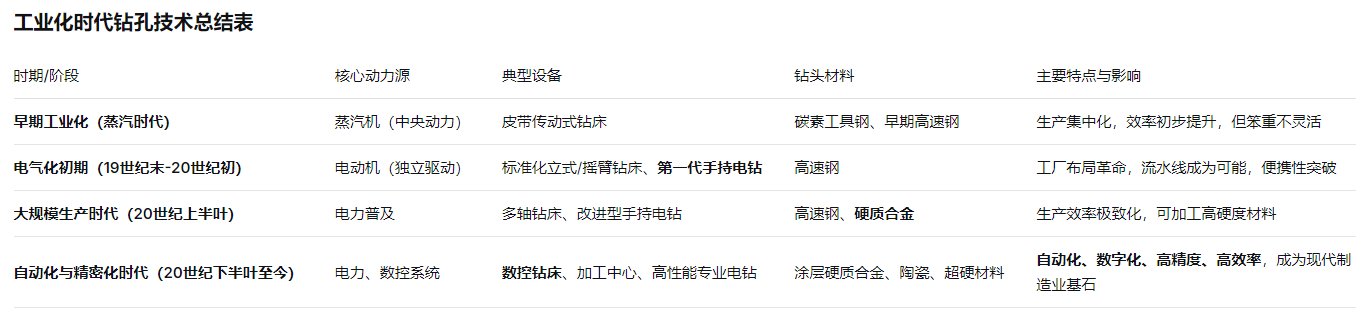

| 钻孔设备的革命性发展 |

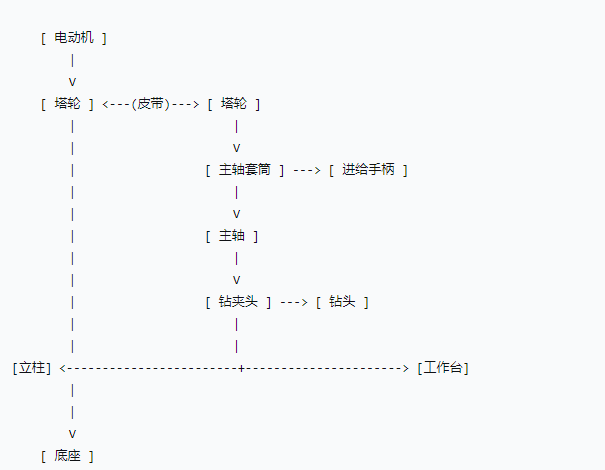

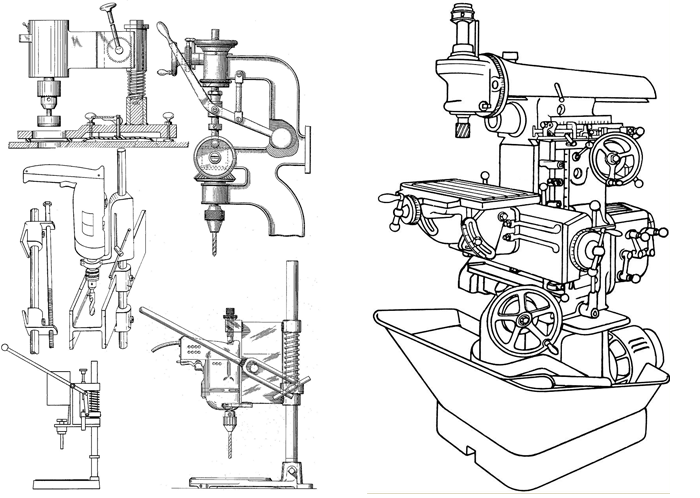

1. 钻床的进化 摇臂钻床：解决了大型工件移动困难的问题，钻头可以轻松移动到工件上方的任何位置，极大提升了大型结构件（如锅炉、船体）的加工效率。 立式钻床：成为车间里最标准、最普遍的钻孔设备，精度和刚性不断提高。 多轴钻床：为了满足大规模生产（如汽车发动机缸体）的需求，可以同时钻出多个孔，生产效率呈指数级增长。 数控钻床（20世纪中叶后）：随着计算机技术的发展，数控技术被应用于钻床。通过预先编程的程序，可以自动、精确、重复地完成钻孔任务，实现了自动化和高精度，为现代精密制造业奠定了基础。  初期台钻的结构特点是：结构简单、操作方便、调速直观（通过更换皮带位置）。它的所有动作——主轴的旋转和上下进给——都源于一个电机，通过机械方式进行传递和控制。这种经典设计至今仍在许多小型、通用型台钻上广泛应用，是机械加工入门和进行小零件孔加工的理想设备。  台钻主要结构组成部分 我们可以将台钻的结构分为四大系统：支撑系统、动力传动系统、进给系统和工作系统。 1. 支撑系统 (骨架) 这是台钻的基础结构，用于支撑和连接所有其他部件。 底座： 整个台钻的基座，通常为铸铁制造，非常沉重以提供稳定性，防止钻孔时机器晃动。底座上有一个或多个T型槽，用于安装夹具（如台钳）或直接固定工件。 立柱： 一根垂直安装在底座上的圆柱形或方柱形钢柱。它是主轴头和工件台升降的导轨。 工作台： 一个可以沿立柱上下移动的平台，用于放置工件。工作台中央有一个通孔，允许钻头穿过，并防止钻到台面本身。工作台也可以通过摇臂进行径向旋转，以适应不同大小的工件。  2. 动力传动系统 (心脏) 负责将电机的旋转动力传递给钻头。 电动机： 通常安装在台钻的顶部或后方，是动力的来源。 皮带与塔轮： 这是初期台钻最经典的调速方式。 塔轮： 在电机轴和主轴上都安装有一个组（通常为5级）直径不同的皮带轮，组合起来像一个“宝塔”，故称塔轮。 变速原理： 通过将皮带挂在不同级别的轮槽组合上，可以改变传动比，从而实现对主轴转速的无级（但有级）调节。电机轴塔轮直径小 + 主轴塔轮直径大 = 低转速、高扭矩，反之亦然。 主轴： 一根中空的精密钢轴，其下端带有莫氏锥度孔或贾格螺纹，用于安装和夹持钻夹头。主轴通过轴承被支撑在主轴套筒内，只能旋转，不能上下移动（相对于套筒）。 3. 进给系统 (手臂) 控制钻头向工件移动进行钻孔的动作。 主轴套筒： 包裹并支撑主轴的圆筒状部件，它可以沿轴向（上下）滑动。 进给手柄： 通过一套齿轮齿条或螺杆螺母机构与主轴套筒连接。操作者手动转动进给手柄，即可精确控制主轴套筒和钻头的下降（进给）与上升。 深度标尺： 一个可调节的限位装置，可以设定钻头的钻进深度，确保每次钻孔深度一致。 复位弹簧： 当松开进给手柄时，弹簧力会自动将主轴套筒和钻头提升回初始位置。 4. 工作系统 (手) 直接与加工相关的部件。 钻夹头： 用于夹持直柄钻头的三爪夹具。 钻夹头钥匙： 用于拧紧或松开钻夹头的专用工具。 钻头： 切削工具，根据加工需求选择。 |

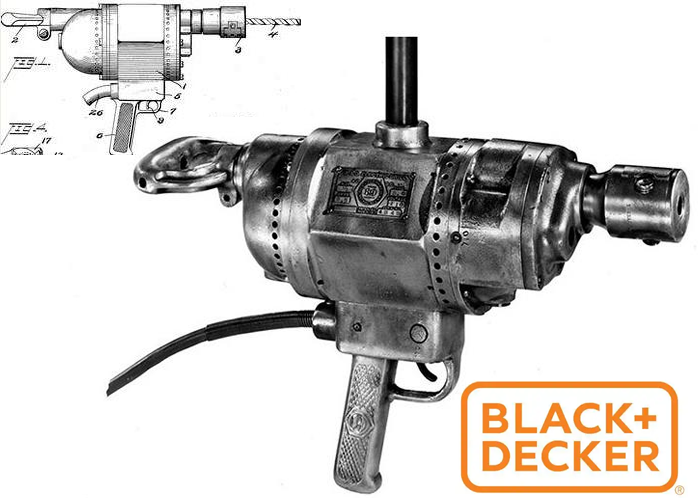

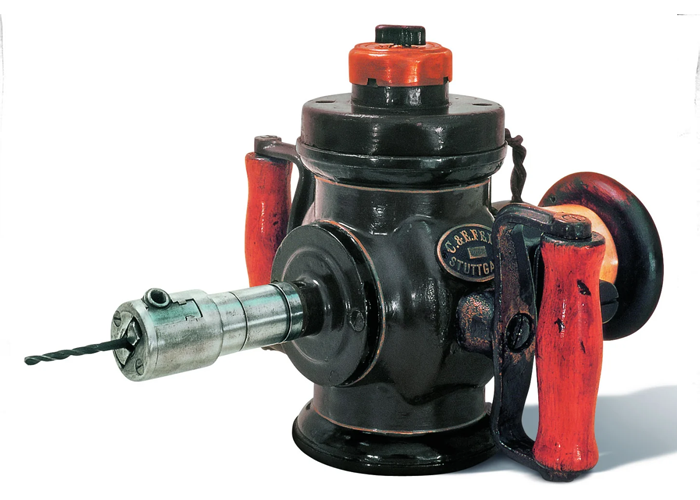

2. 手持电钻的诞生与普及 1895年，德国费恩 发明了世界上第一台手持电钻。这最初是为了在酿酒厂钻木桶，但它标志着一个新时代的开始。  1917年，美国布莱克 & 戴克 推出了更轻便、带有手枪式握把和扳机开关的普及型电钻，使电动工具进入千家万户和各个行业。 后续发展：出现了冲击钻、电锤和电镐，以应对混凝土、砖石等坚硬材料，推动了建筑行业的现代化。  |
