上节我们尝试解决透视绘画，这节主要围绕木作设计绘画展开，主要尝试解决以下几点：1、木纹机理绘制；2、木作的马克笔上色；3、木作效果图绘制；4、木作爆炸图绘制。

1、木纹机理绘制

     无论是涟漪般的山水纹，还是优美的虎斑纹，看上去都别有一番风格。事实上，木纹的不同源自锯法的不同。因此，从简单的木纹入手，便能一窥木板的锯法。

｜关于锯法｜

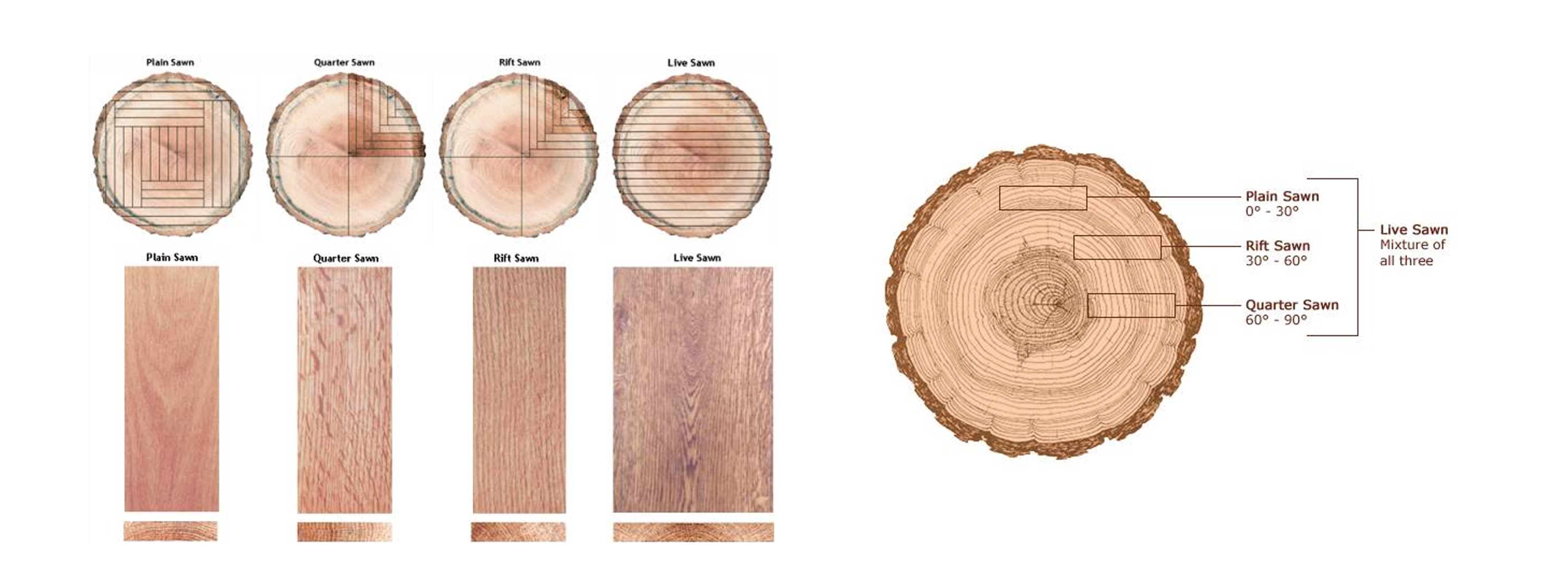

根据切割的方向不同，木材的基本锯法可分为三种：弦切法（Plain/Flat Sawn）、刻切法（Quarter Sawn）、径切法（Rift Sawn）,（Live Sawn）。

        木材大多数细胞轴向排列，仅有少数径向排列，形成木髓射线。这些径向细胞能传输水分与养分，从横截面看，就像车轮的辐条一般，从中心向外发散。虽然所有的树木都有木髓射线，但许多木材的木髓射线十分不明显，而有些木的木髓射线则清晰可见，木板经抛光后纹理更为明显。

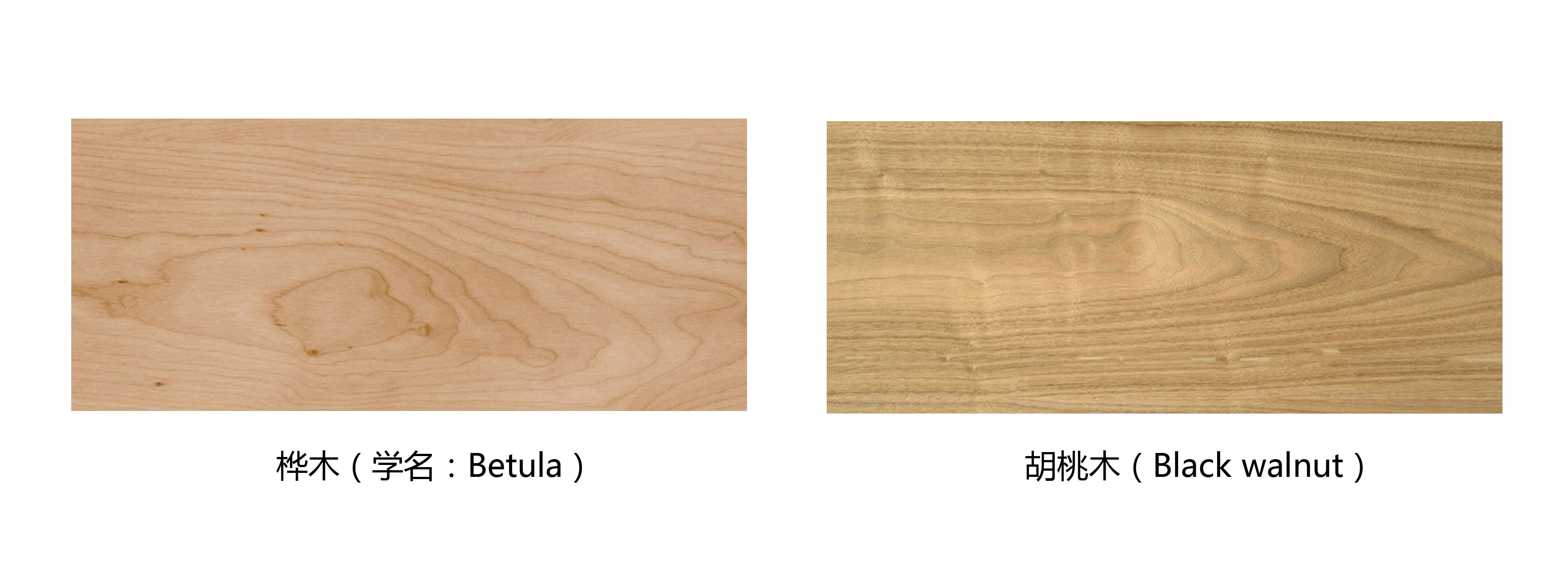

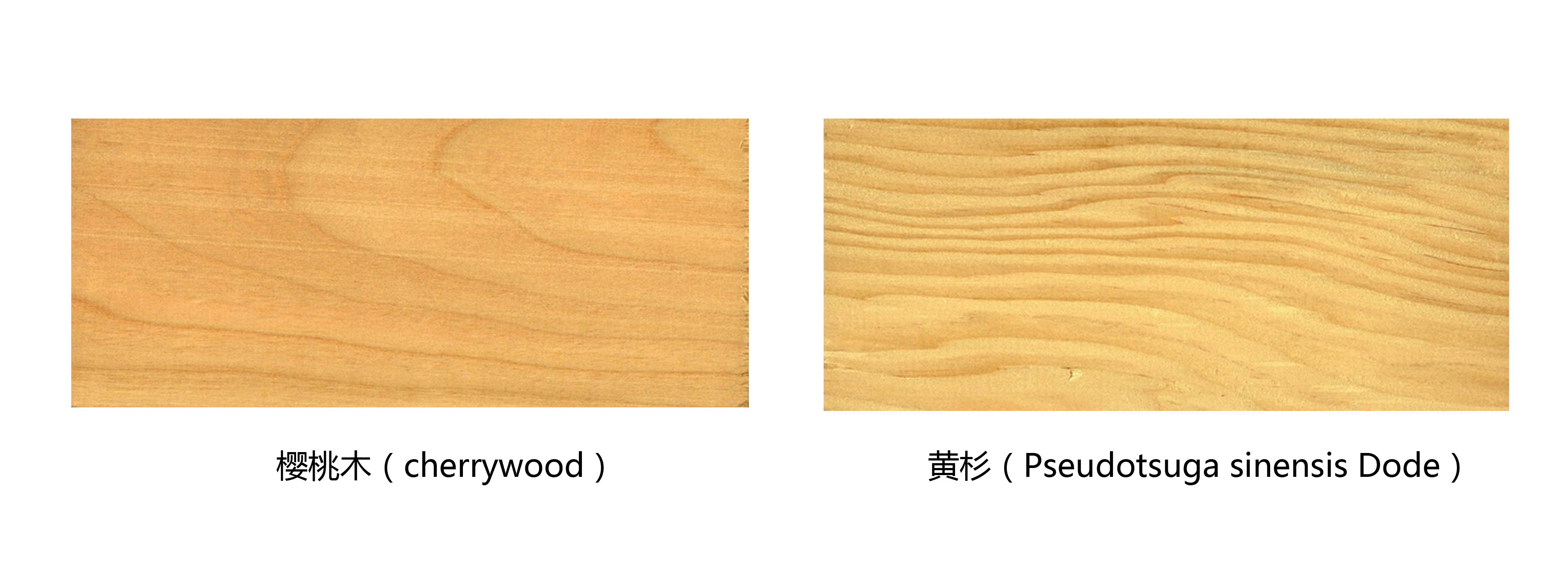

                                     常用木作材料的径向纹理

      常用的木材数量达百种，本节讨论的主要还是我们常用的平价材料诸如榉木、松木，中高价位材料的如胡桃木等木材，接下来我们用Photoshop进行图像处理，从而获得具有特征线路的木纹肌理。

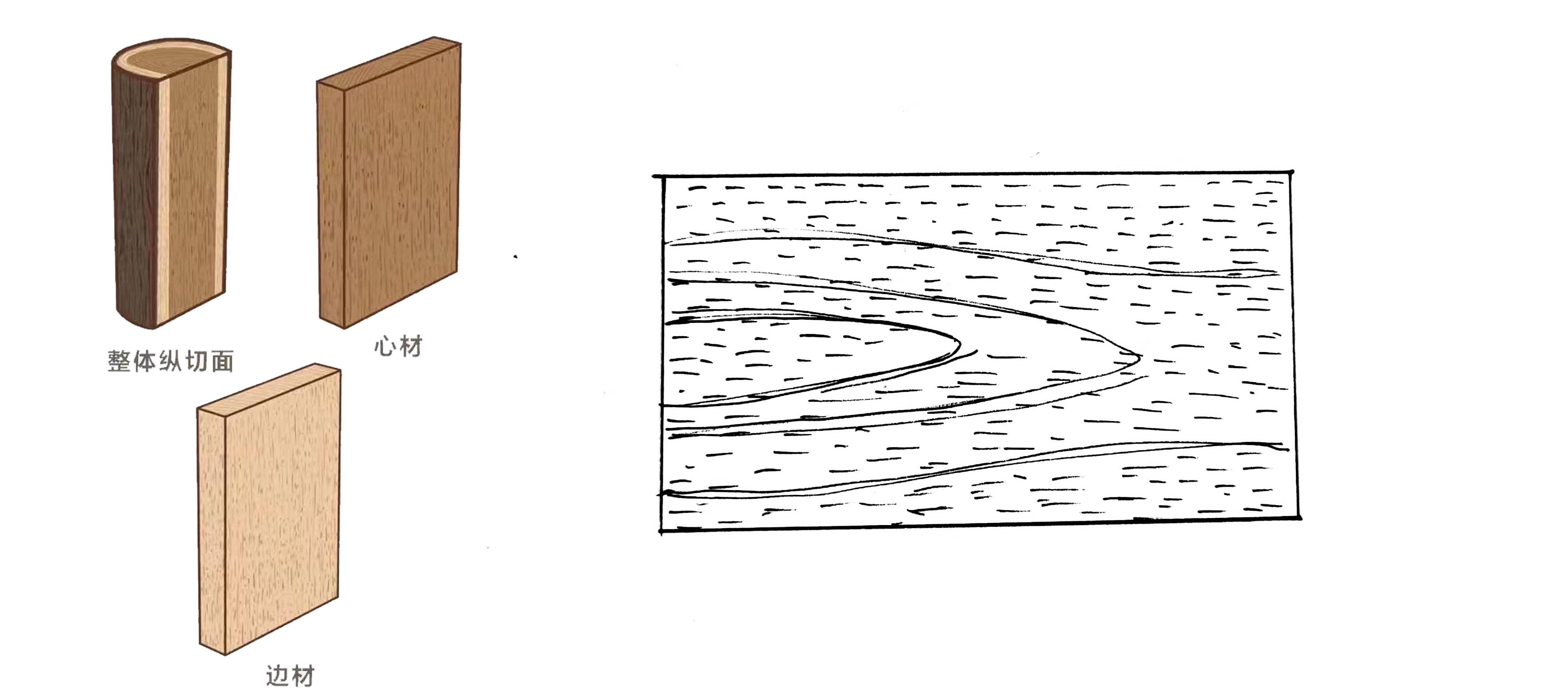

                               桦木木纹的图像提取及手绘表达

     胡桃木是一种生长周期长达百年的好木材，市面上常见的有黑胡桃木和白胡桃木。胡桃木质地细腻、虫眼少，有良好的结构稳定性。之前我们国内很多设计师品牌很多就选择胡桃木为家具设计主要材料。胡桃木纹路细腻，颜色偏棕黑色。

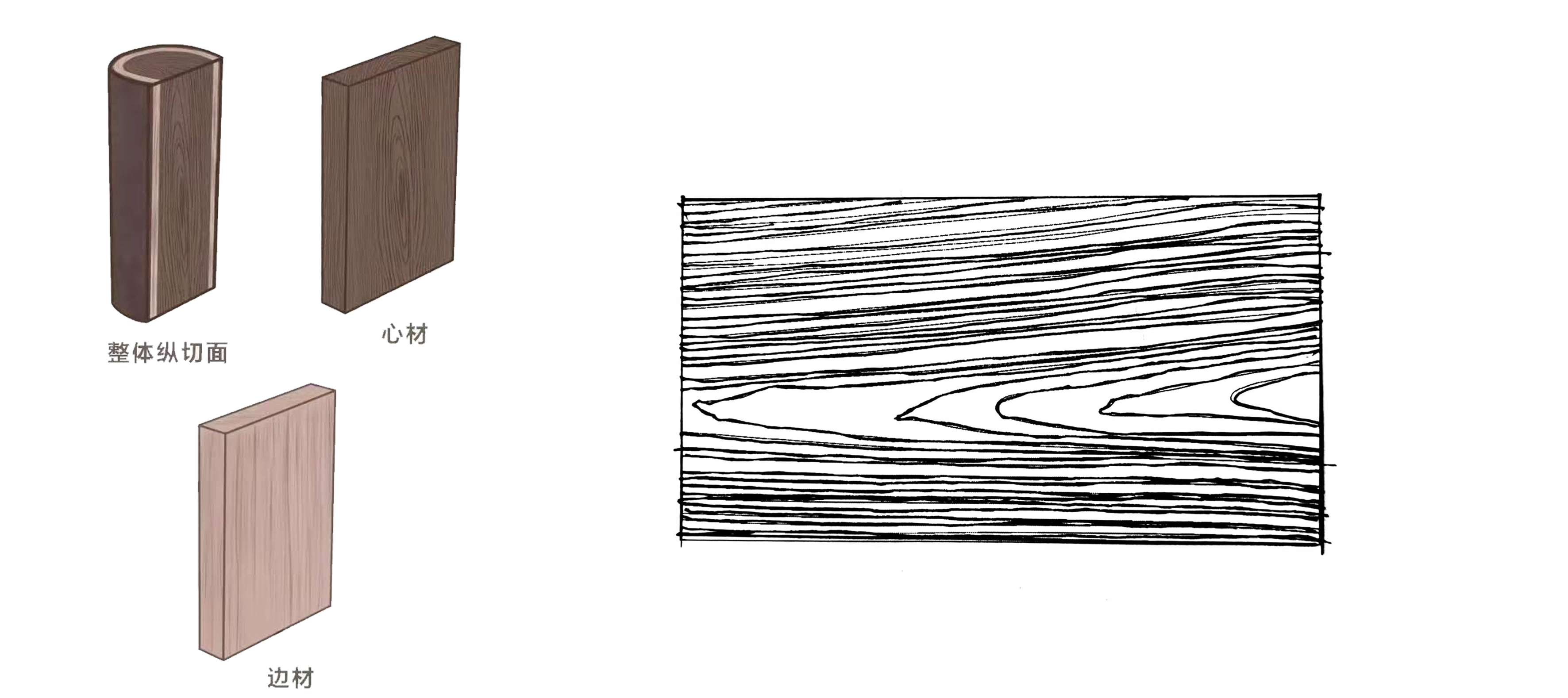

                                胡桃木的纹理特征

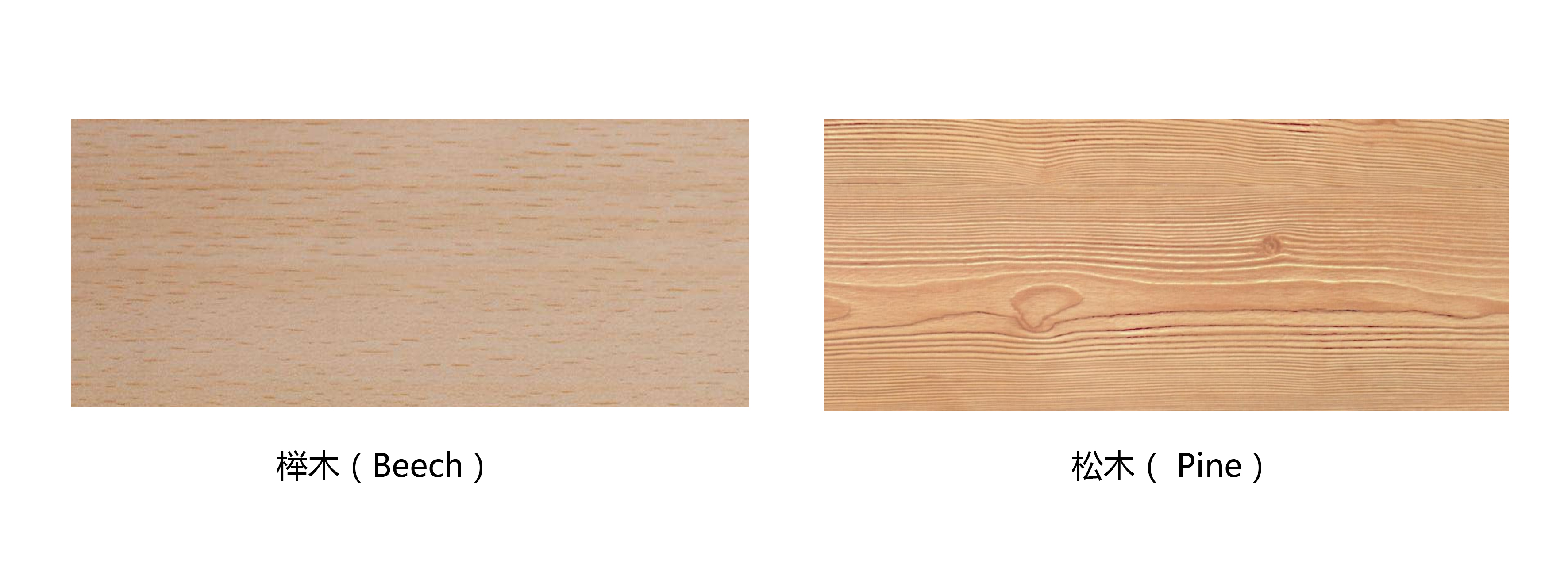

         榉木与榆木有“南榉北榆”之称。榉木肌理细腻，饰面效果极佳，质地坚硬，耐磨损，榉木常用于寺庙建筑、现代木作家具等。

               榉木截面的主要特征是除却纹理外表面外其肌理有均匀细长的麻点

     松木色泽天然，木纹清晰且通直。节疤凸显，日久变成麦芽糖色。重量轻，但强度较好，干燥不完全时，会有油脂渗出。松木是本书常用的也是当下性价比最高的木料之一，松木相对其他木材，最为容易加工成型。

   除上述列举的木材机理外，还有一块就是木材的横截面，也就是我们常说的年轮。

                                     涟漪状的树木的年轮

       通过推理，在两点透视里即可获得各个截面的绘制方法，主面的绘制可以是木材各种切割后的截面机理，另外一面则类似涟漪般有一定规律的年轮机理，最后另外一面进行适当的补充，即可获得木材设计手绘的基本画法。

                                                不同机理纹路的尝试

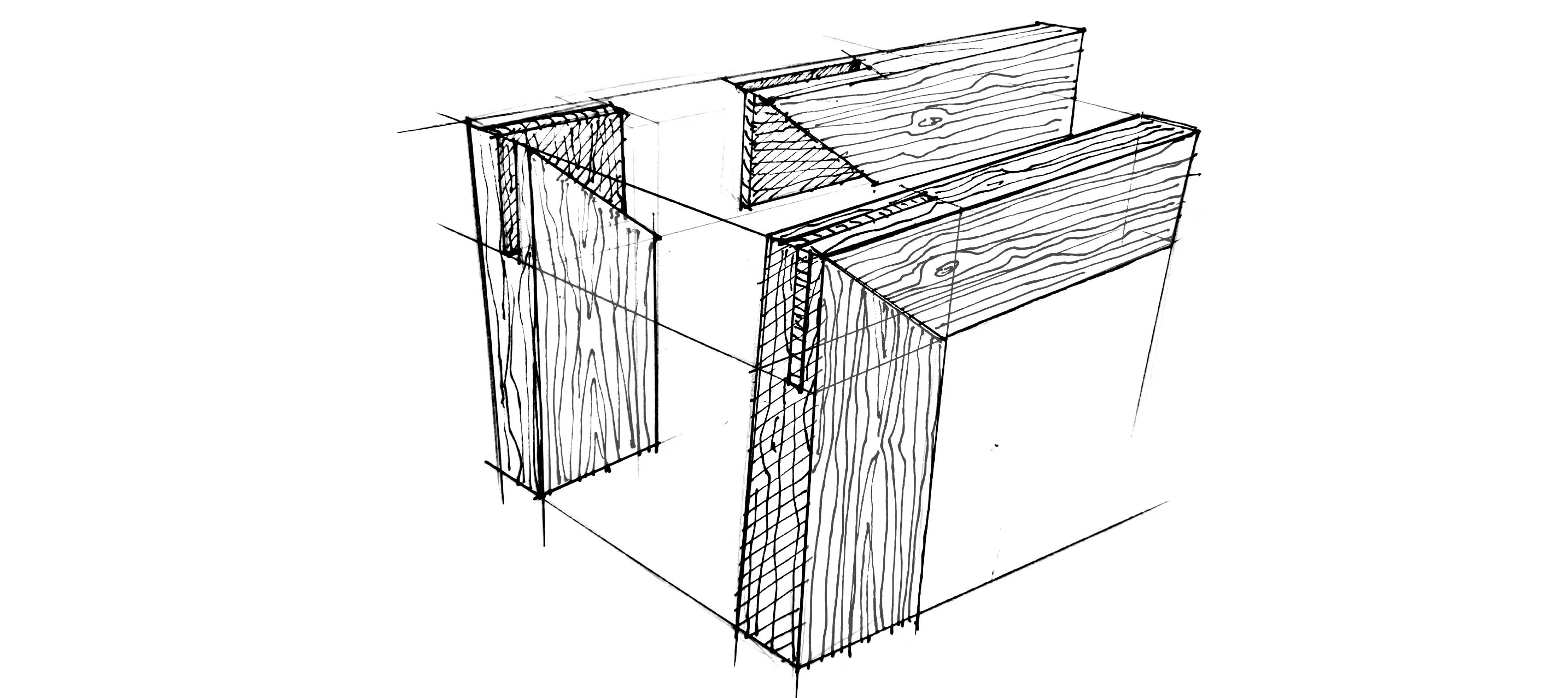

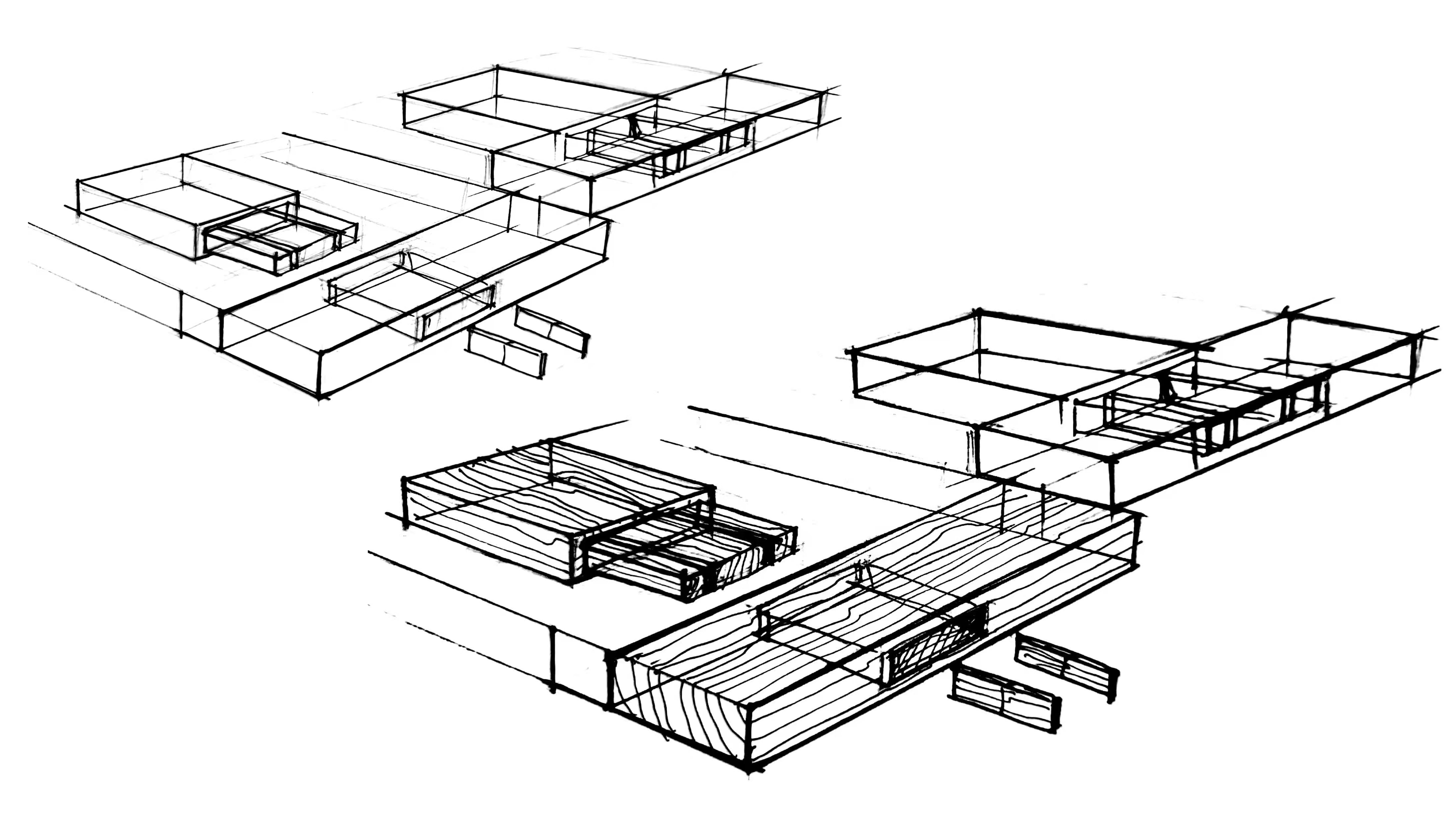

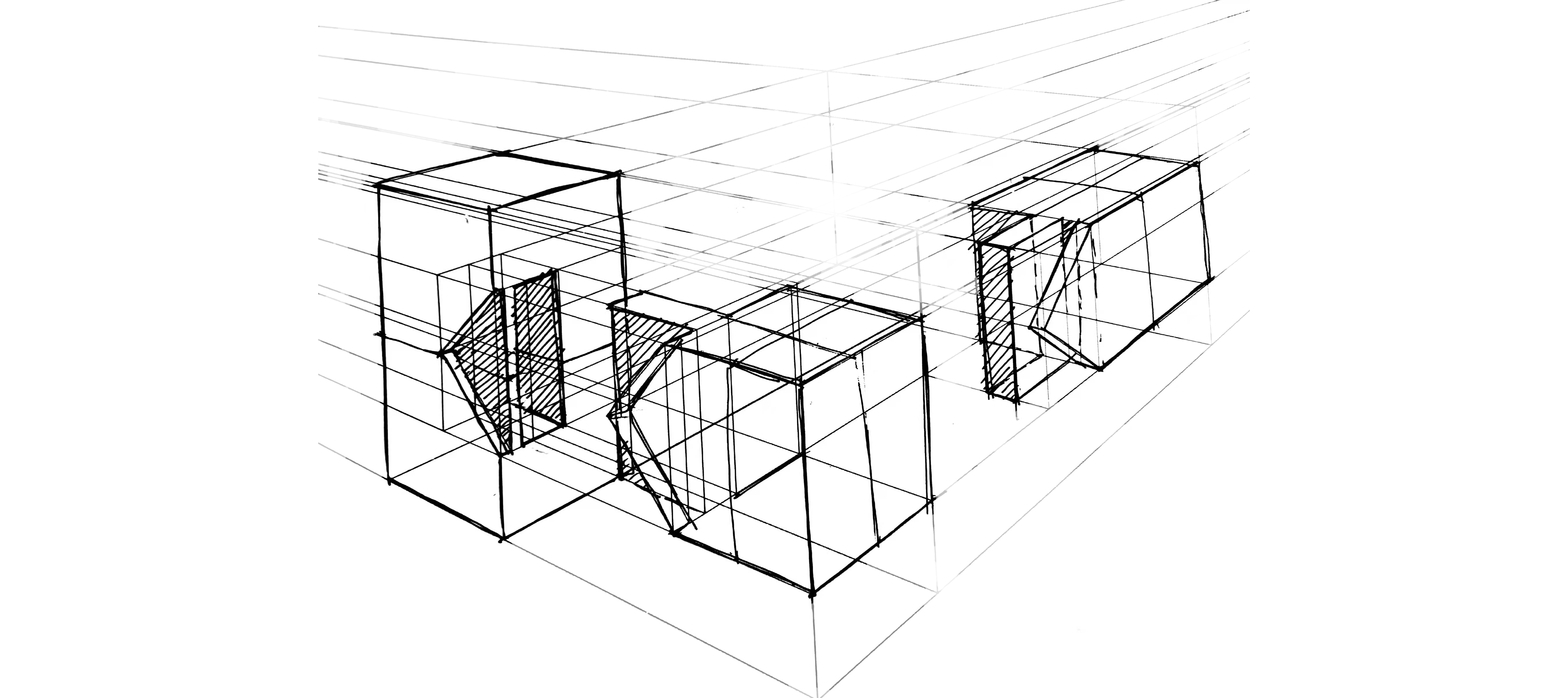

                      榫卯结构中的木纹肌理绘画示意

榫卯设计手绘

        我们一说木作，肯定就提到榫卯，阴阳结合的榫卯是古代人民的智慧杰作，从最原始的木材搭建捆绑到寻求装配结构的不断创新，榫卯经历了各种演变，融合了人文、技术与材料，结构合理、工艺精巧的明式家具辉煌一时，并流传至今依旧广为沿用；榫卯结构不仅仅是材与材的简单结合，而是通过设计验证获得稳定的牢固性；连接成为设计哲学，体现人与自然共融的至高境界，从匠心上看，不露锋芒、里应外合、顺应实事、灵活多变并可拆卸的榫卯是木作的灵魂。

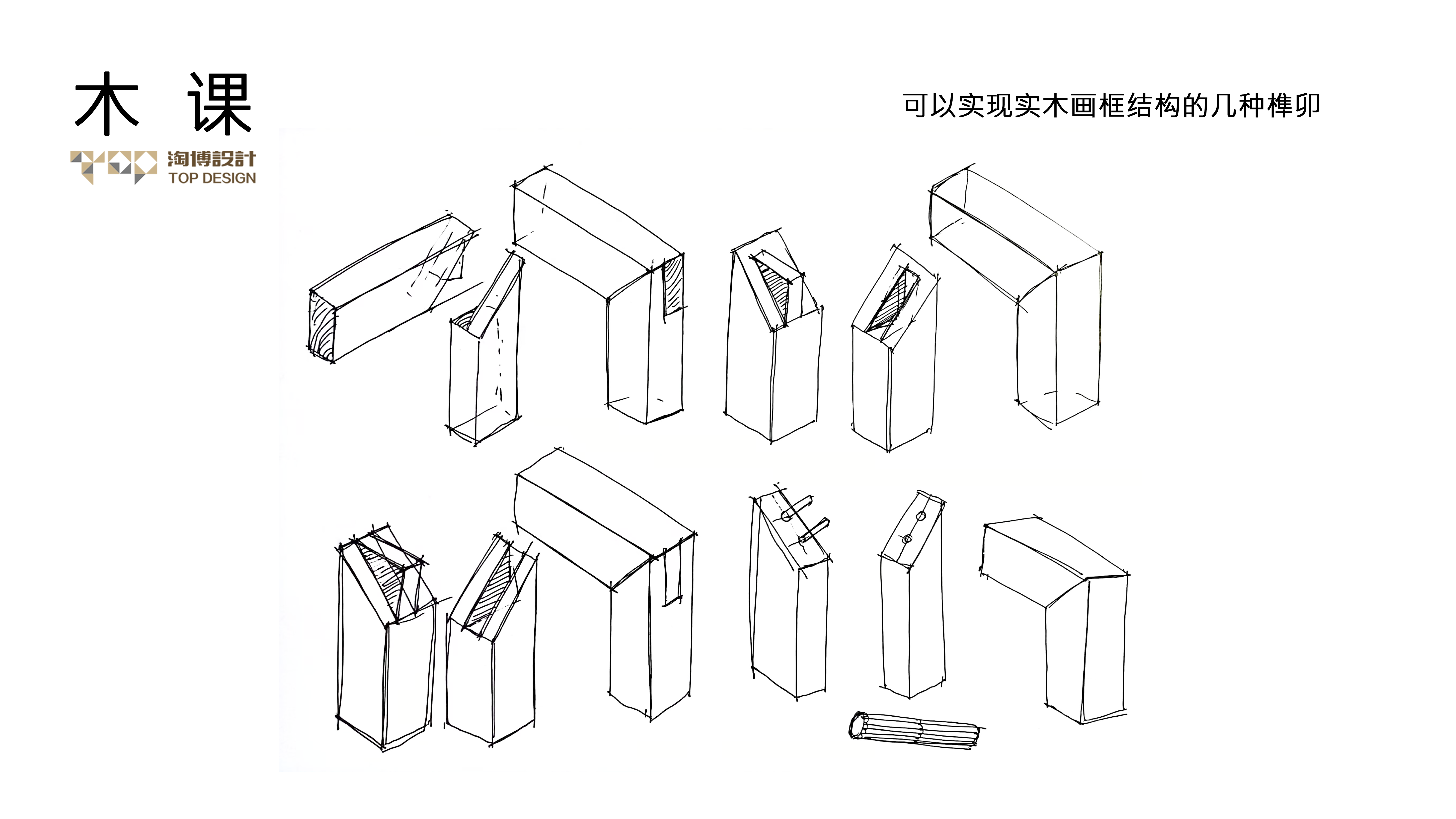

                      榫卯的基本定义与名词解释

左上：斜角开口明双榫； 右上：插入三角榫； 左下：单面切肩榫 ； 右下：开口明榫

左上：单面切肩榫； 右上：闭口榫； 左下：开口榫 ； 右下：圆棒棒（木榫棍挤压）

左上：开口暗双榫； 右上：半开口暗榫； 左下：开口暗双榫 ； 右下：明燕尾榫

微木工设计手绘

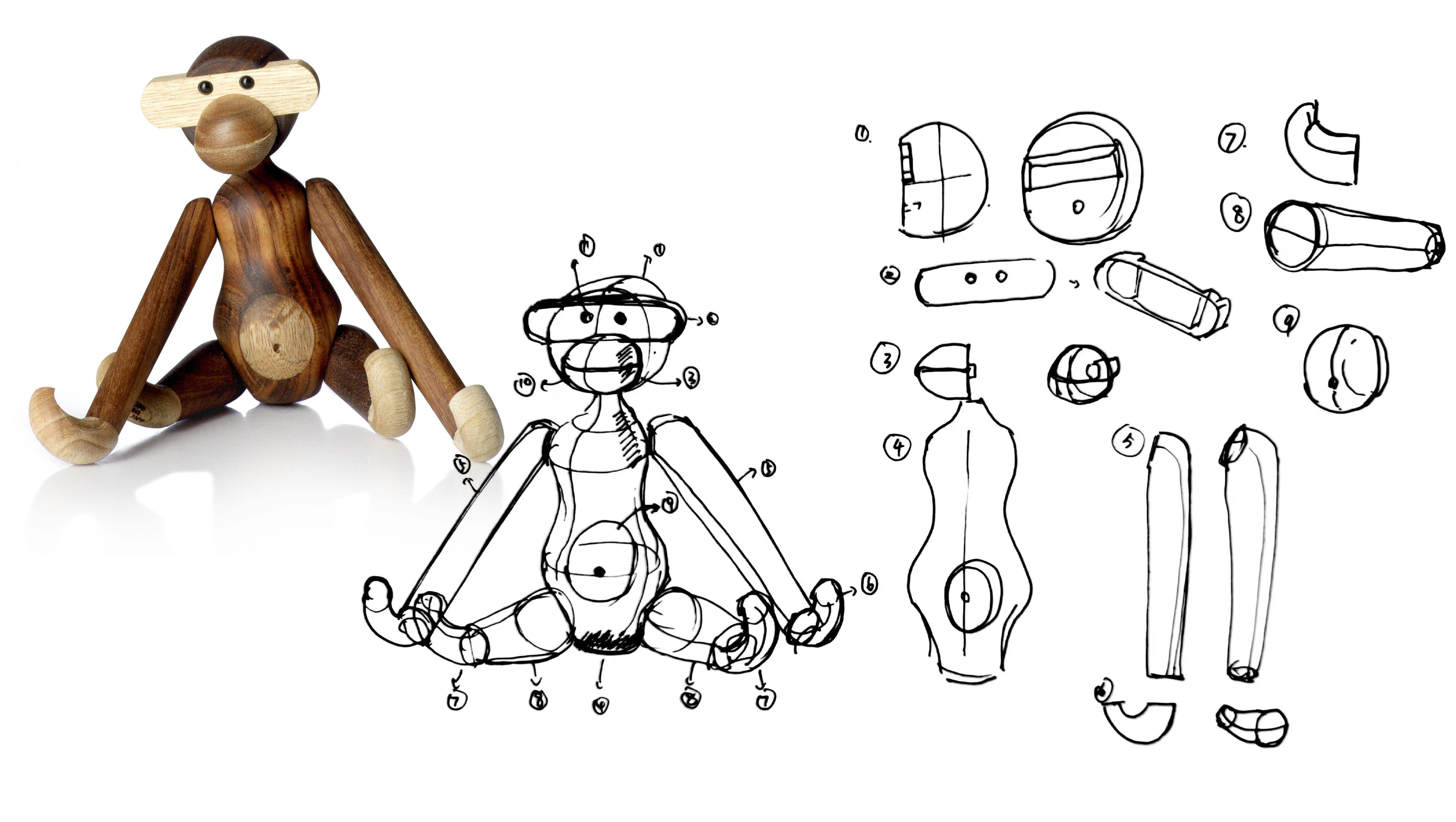

                   丹麦大师Kay Bojesen的木质玩偶手绘及零部件分解示意图

                               挪威设计师Permafrost小巧可爱的木质玩具

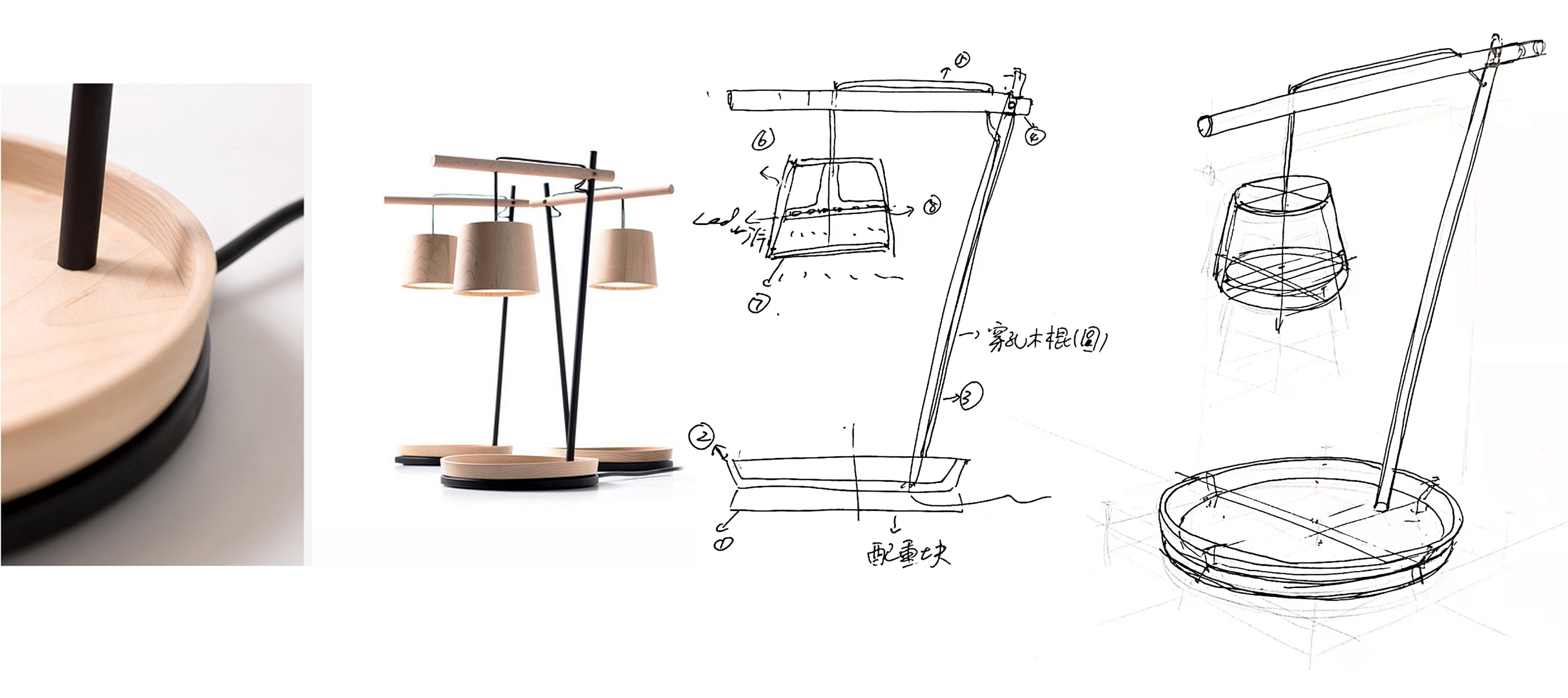

                         以巧妙磁吸拉力为主要特色的led衡灯的基本草图

       木作灯具设计开发是微木工的一大重点及特色，现有的LED灯的驱动电源可以用usb代替，非常安全，led灯源的流明可调，亮度适中且led散热较小，因此木壳的变形量比较小，这些产品特点可以让木作设计更加安全自由，下面推荐的是一家国外设计机构开发的一款有意思的木作led台灯（ https://www.nirmeiri.com/）

                      英国设计师Nir Meiri设计开发的一款木作led台灯

木作马克笔手绘上色

         手绘快速表现可以快速传达设计者的构思，而马克笔手绘也是必须要掌握的设计手段之一。马克笔看似简单，但要随心所欲地使用它绘制出令人啧啧称赞的建筑手绘效果图，就需要掌握其使用的技法和技巧。 使用马克笔绘画的时候千万不能犹豫，落笔之前要想好，落笔之后要果断地画出，然后把笔抬起来。

                                  木作材质的马克笔上色

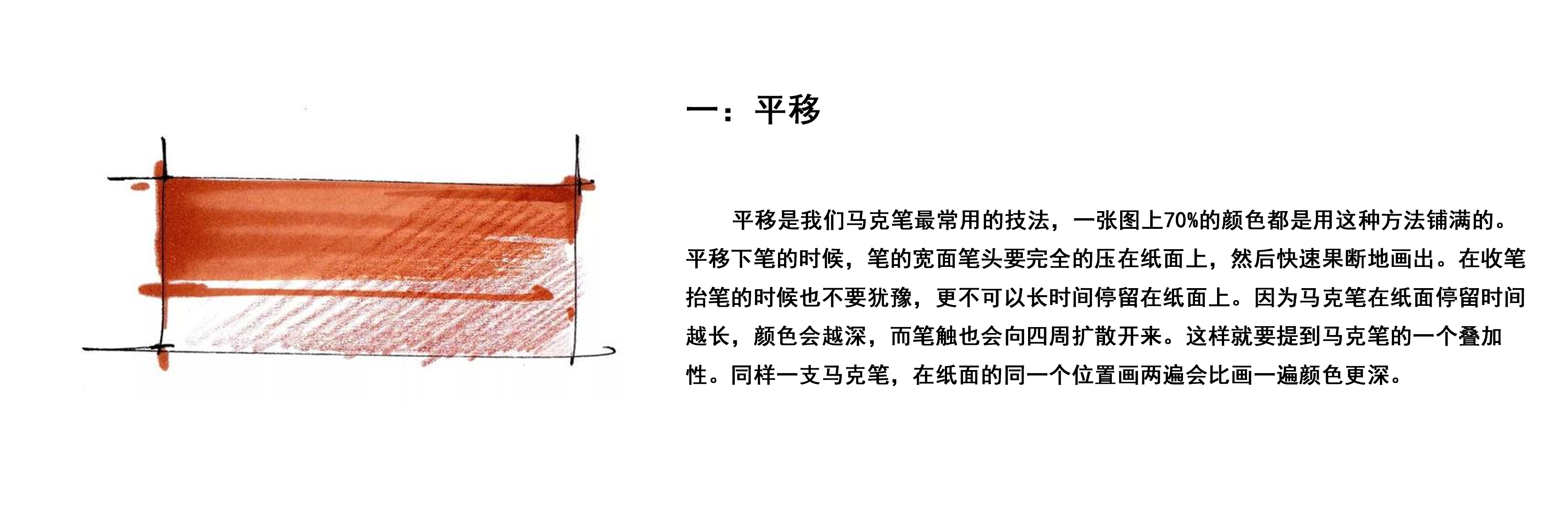

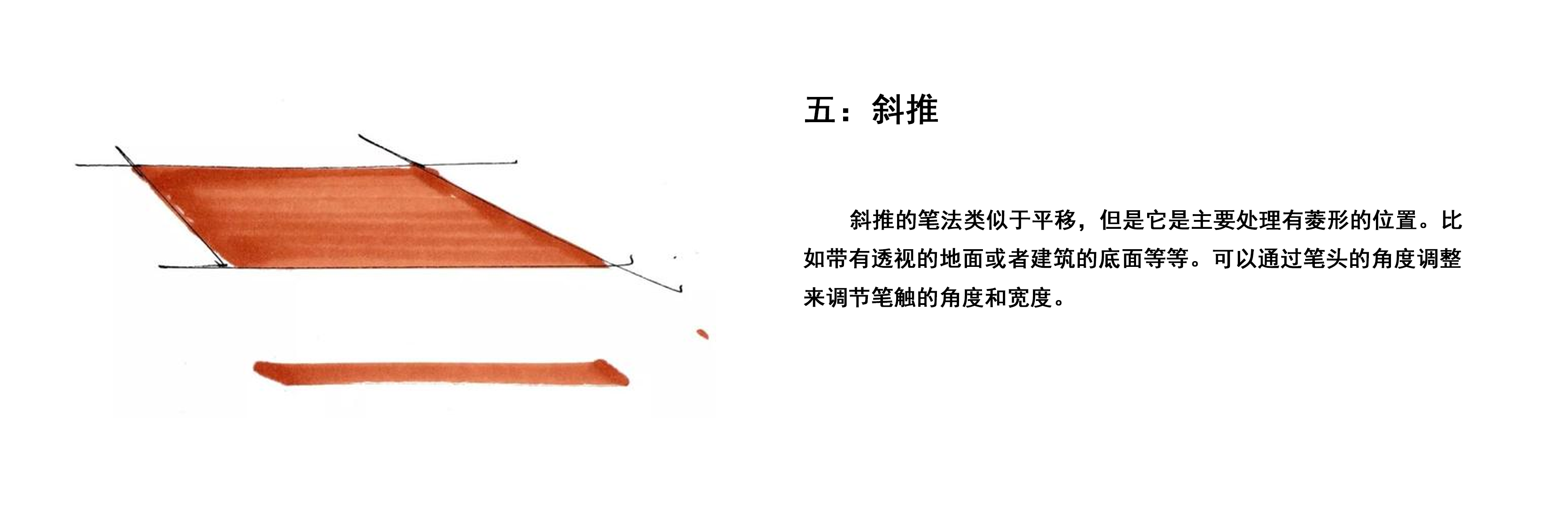

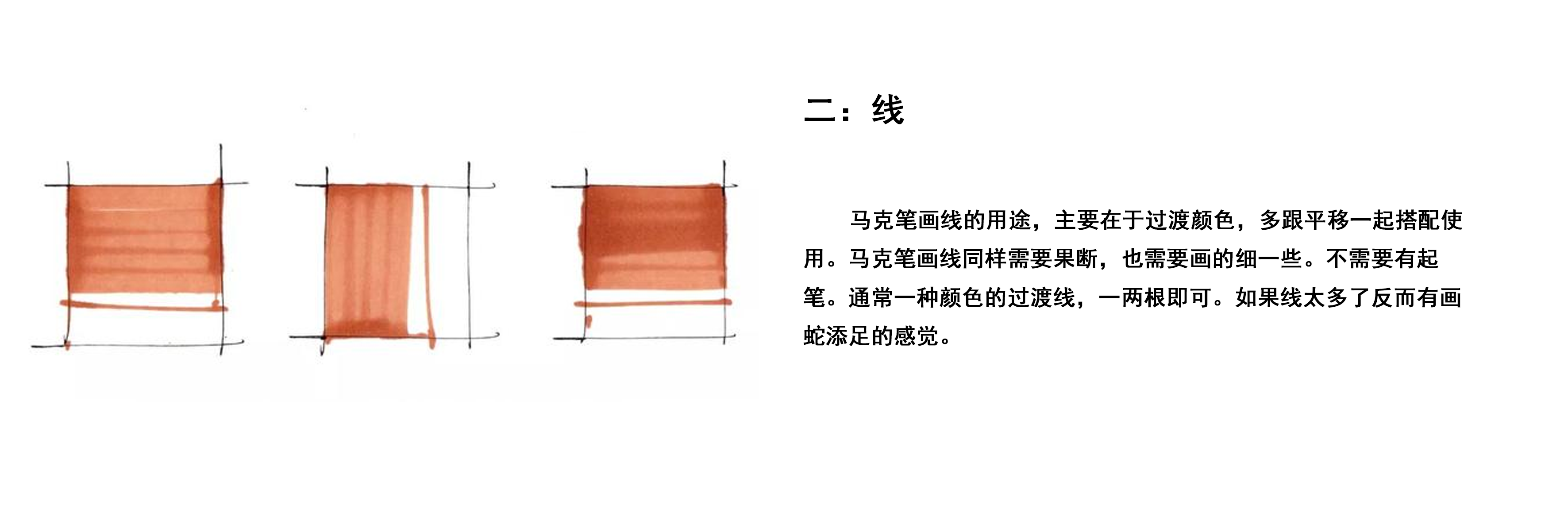

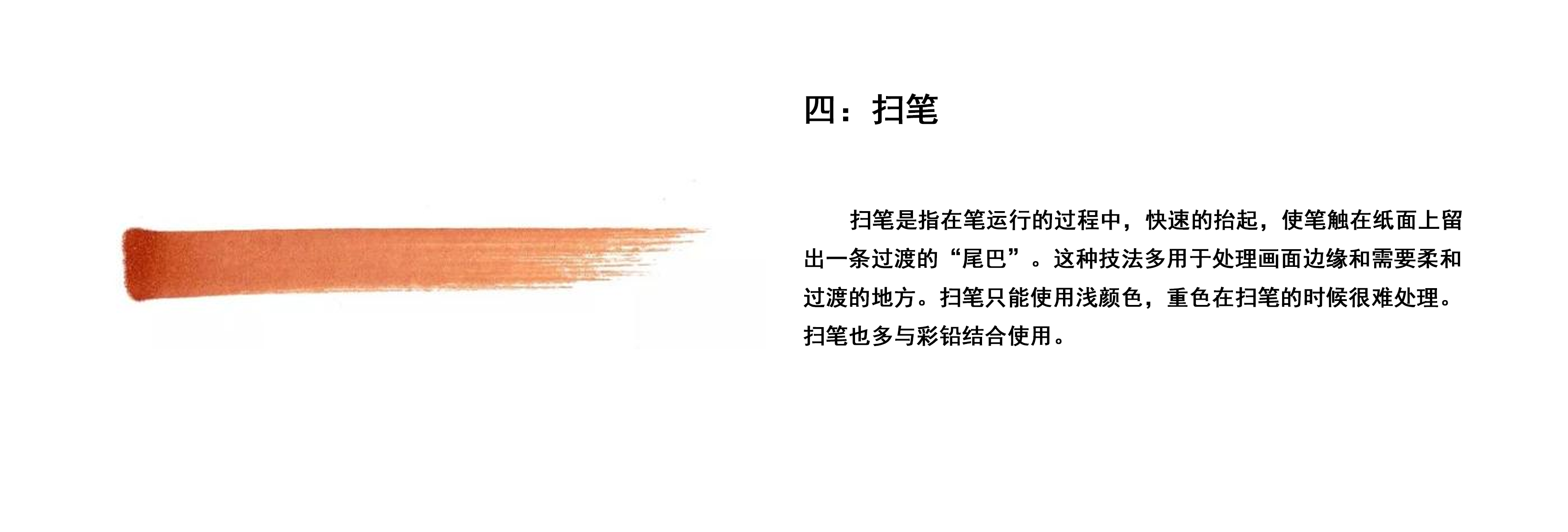

   接下来，我给大家介绍一下马克笔常用的技法。

   马克笔是几乎透明，覆盖力很弱的一种上色工具。也就是说，你上色颜色，但是线稿完全没有被覆盖，还是很清晰的在那里。

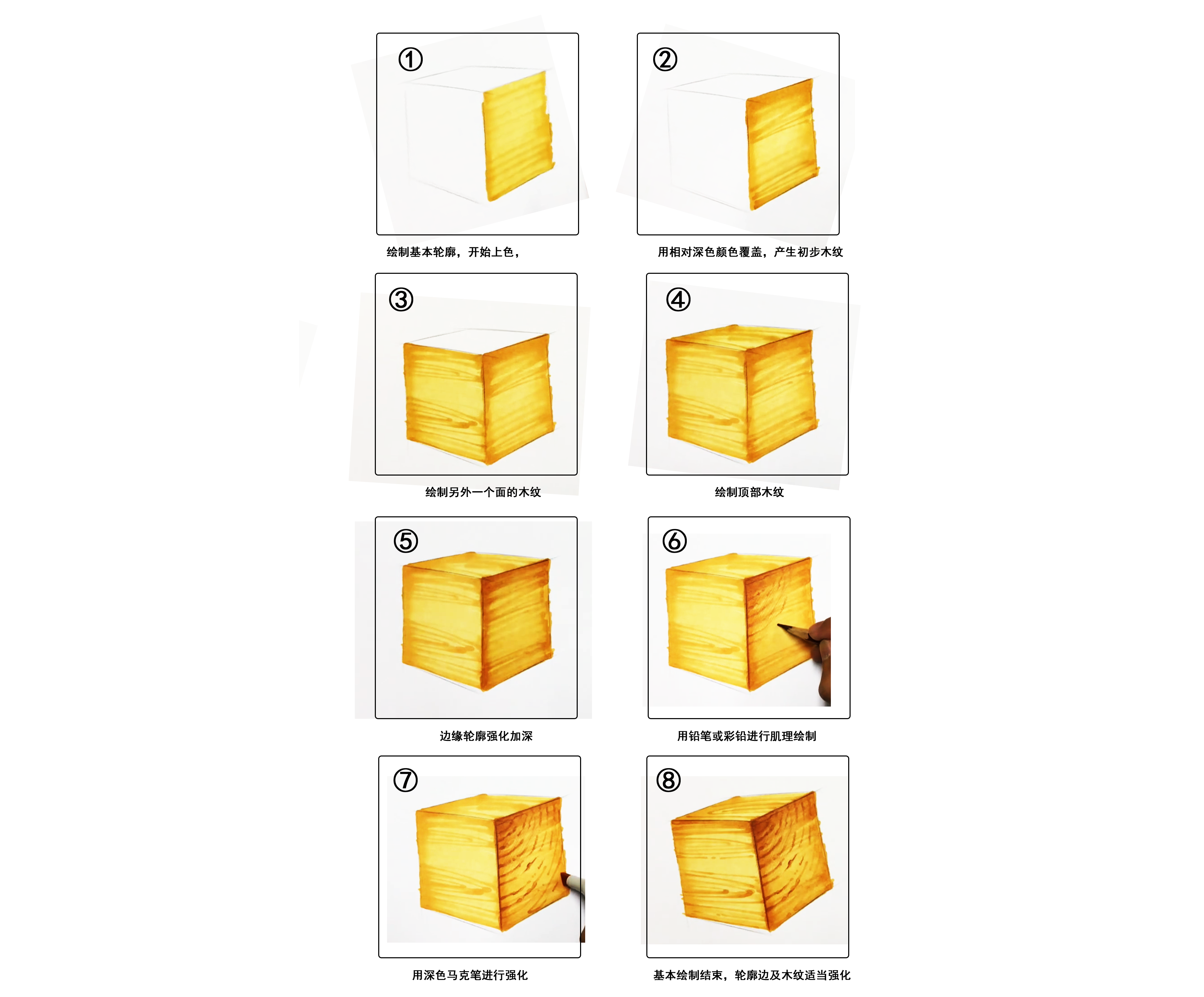

                               立方体木纹肌理的绘制基本过程

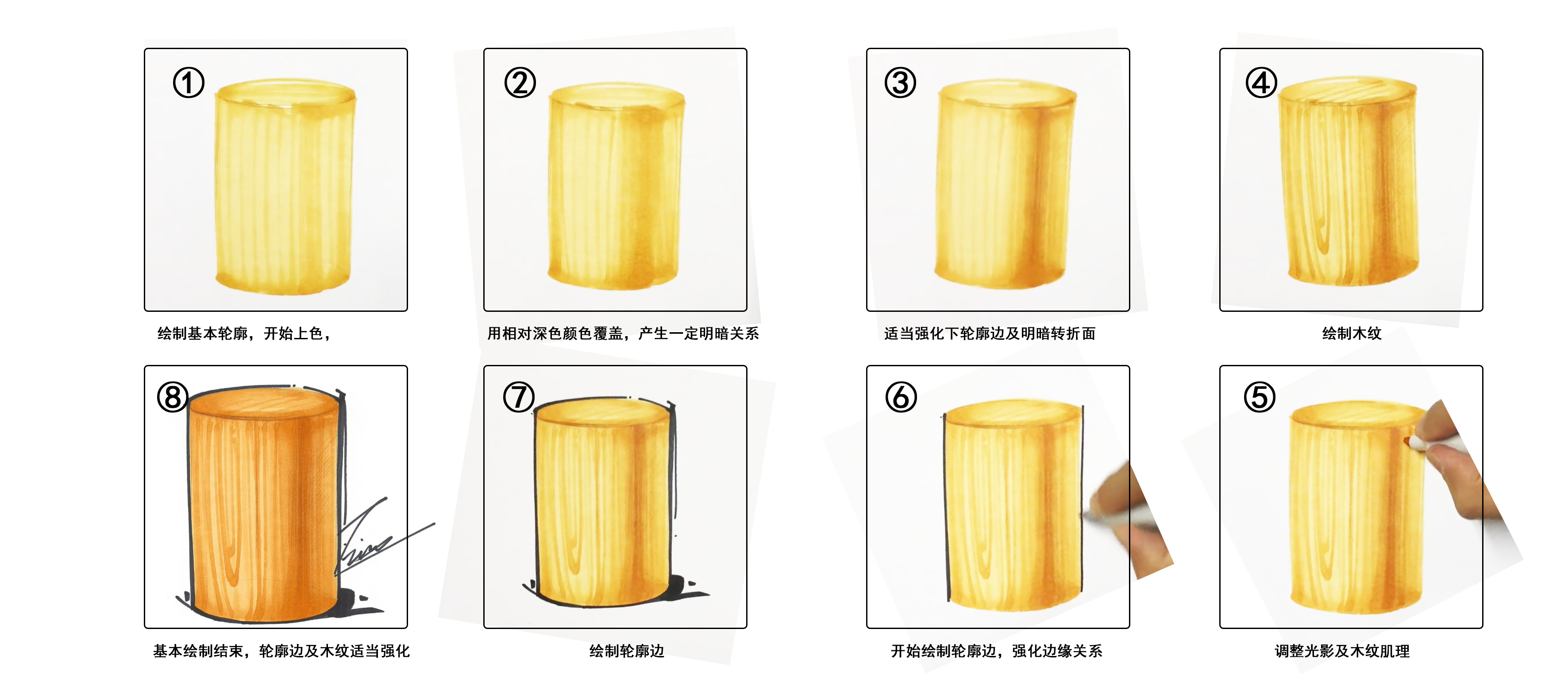

                                                   圆柱体木纹肌理的绘制基本过程

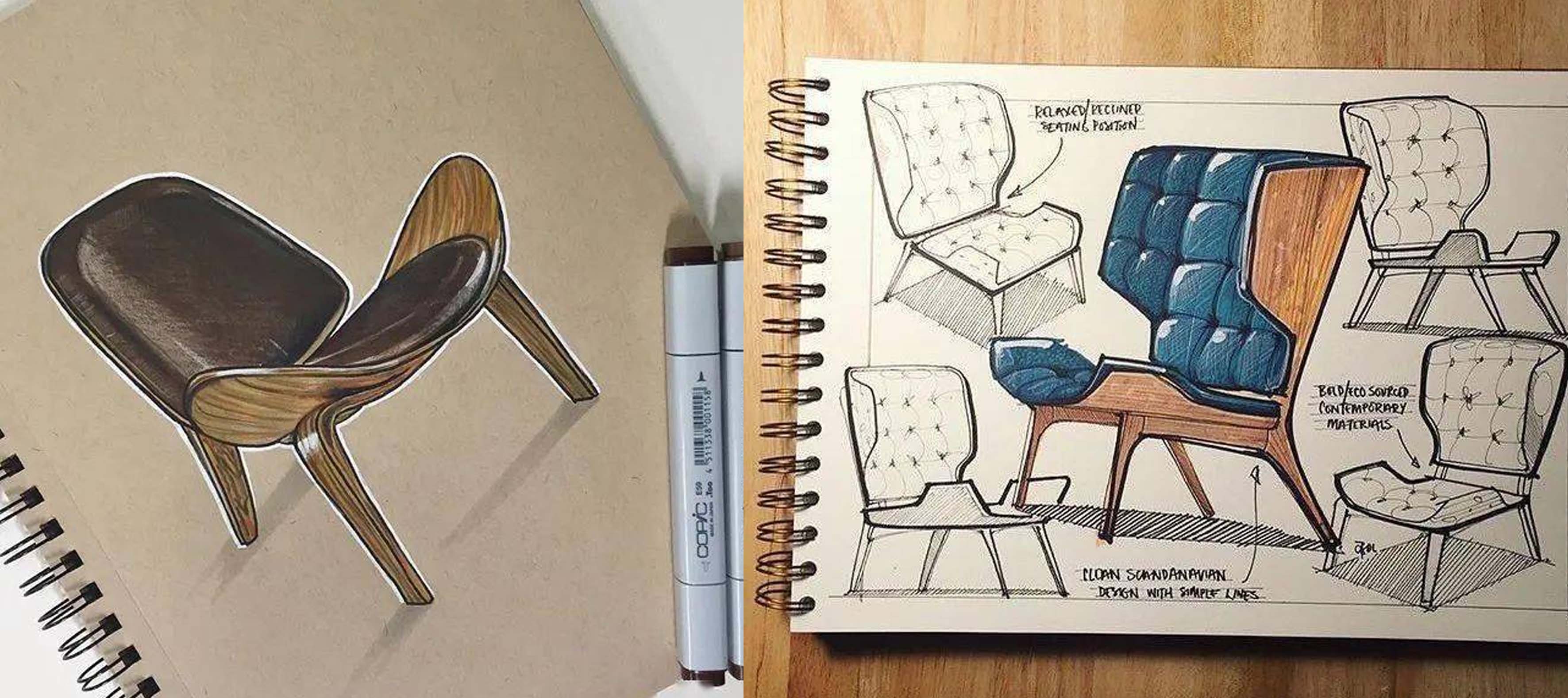

木家具的设计手绘

      乔子龙老师的著.绘《匠说构造 中华传统家具作法》，这本书是该作者集二十多年的思考与研究，从家具的构造出发，深入探究其形成的原理，以及与中国文字形式变化发展的对应关系，从根本上开启了中国家具研究的另一扇大门，“由术而道”阐述形制、型制、制式、款式等的属性与缘由，对中国家具意韵的技术分析以及家具构造结体的榫卯原理和榫卯性格、现代家具设计与制图等等提出了一系列的思考门径，为建立现代中国家具学体系提供构架性建议。著作集二十年古建与园林的设计图绘经验，历时两年绘制了一百多个榫卯图、及两百件家具，图文并茂的叙述其思考研究，并以此以成为很多大专院校及企业产品设计的家具设计与培训提供借鉴。

                     乔子龙老师的著.绘《匠说构造 中华传统家具作法》中呈现的制作原理绘图

          我们再看下现代工业设计手绘下的木作家具设计开发，首先绘制透视下的线稿，再根据材质搭配及肌理纹理形成具有较好直观效果的效果图。

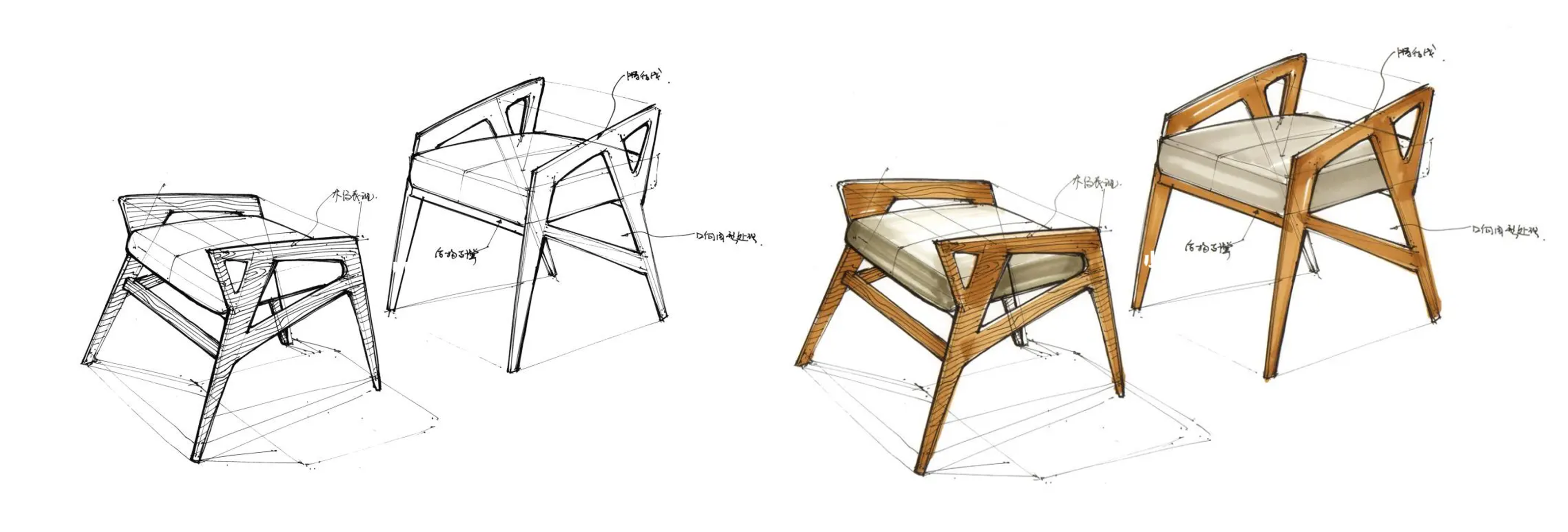

                                  椅子设计手绘的基本过程

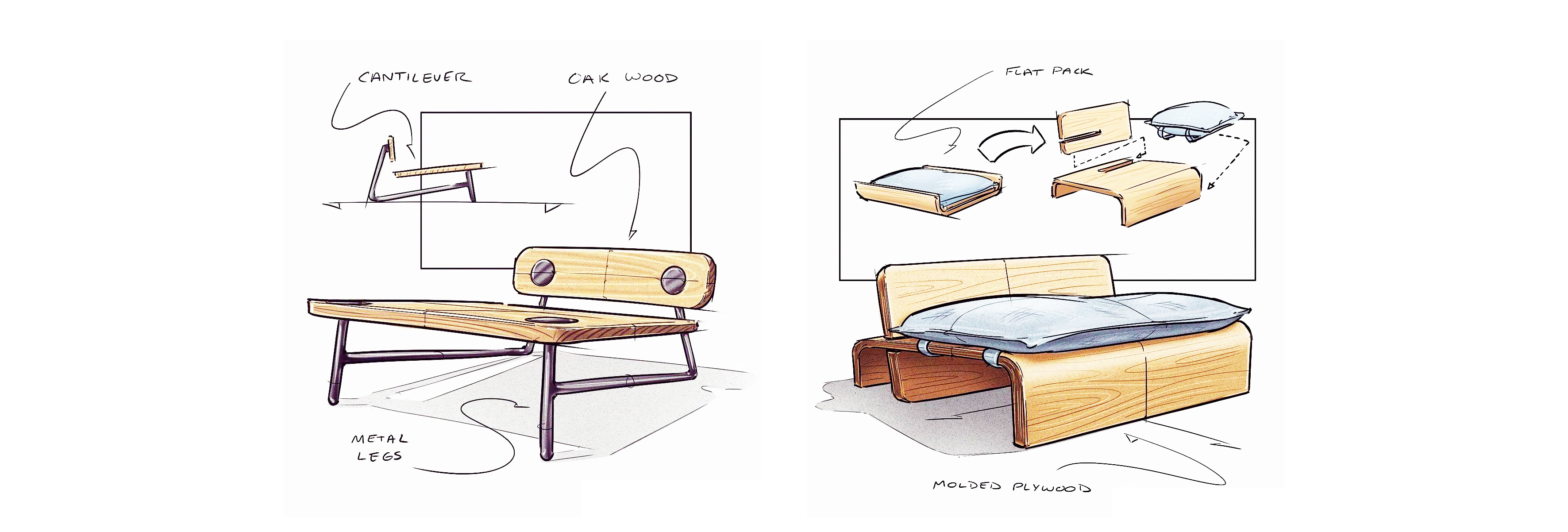

                                              创意单人沙发的设计手绘

木作产品的电脑手绘

    数位板在国外设计院校和国内外相对前沿的设计机构已经被广泛应用，所以数位板在设计表达上不单单是一种趋势，更是一种设计技能的需要。  数位屏在当下时代也跃跃欲试，与电脑外接的数位板不同，数位屏可以直接在屏幕上绘制，所绘即所得。

                                         数位板（左）与数位屏（右）

对于追求眼手合一的画作者来说，数位屏是更好的选择。数位屏绘画到底有哪些优势呢？

1、直观，相当于直接在纸上画画，解决了数位板眼手眼不合一，眼睛所看处便是所画之处。

2、对于摄像、设计等行业小伙伴而言，功能强大。比起平板，它能使用PS、SAI等专业强大的绘图软件，压感，让你修图更顺手，握笔比鼠标更能掌握精度。

3、色域丰富！如果你的电脑屏幕色彩不足，数位屏可以帮你弥补这个短板，高漫新上市的两款数位屏，其色域值就可以达到120%RGB，比起电脑，呈现色彩更饱满真实，你用的时候会直观感觉到束缚。

很多新手入门，会直接选择数位屏，但是会被参数绕晕。也有很多小伙伴准备晋升数位屏时候，被价格阻拦。数位屏的选择，不要盲目追求价格，选择要结合你的需求点，才会精。

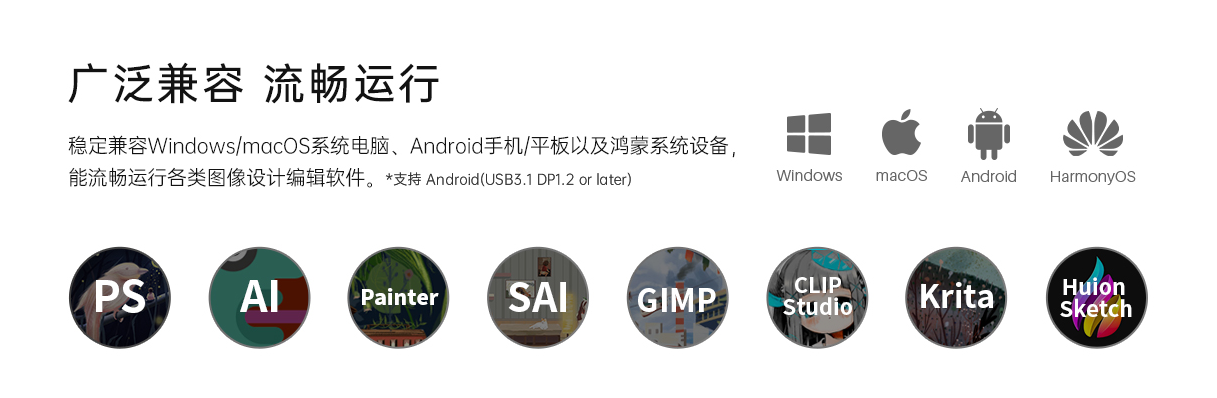

                                               当下主流的手绘软件

   下面我们欣赏下国外设计师的数位板或数位屏作品：

                              木作电脑软件绘画设计草图

本节小结：设计手绘永远是很多设计师心头爱，也是很多初学者的心头苦，无论爱还是苦，设计手绘在正向设计研发过程中还是非常主要的；好的设计总是反复打磨设想的，草图成为设计师流露情感及表达的重要环节，我们总是看到很多设计机构在呈现作品的后面附带右各种各样的思考草图。一些优质草图能被人津津乐道，流传至今的达芬奇设计草图便是如此；对于木作设计师而言，学习手绘，表达产品的造型、结构、材质、色彩，是一个永无止境的成长故事！
