设计手绘基本方法

业内第一本适合木作设计师及爱好者阅读及实践的木作教程

《画说木作》

作者:陈玲江 编著 出版社:北京大学出版社 出版时间:2023年11月

开 本：16开

纸 张：胶版纸

包 装：平装

是否套装：否

国际标准书号ISBN：9787301342732

    在本书编著之前，笔者之前出版过《工业产品设计手绘与实践自学教程》，至今已经第二版，里面较为详细的交流工业设计效果图绘制的基本方法，该书在京东、淘宝、当当有售，已成为部分院校的上课教材或辅助教材。

        在本小结编写之前，也在考虑用什么样的方式来交流木作中的设计手绘，后续一想，刚好通过不同的榫卯结构装配图绘制来验证练习手绘基本方法，物以致用也算设计的关键核心吧！

           偏传统用毛笔来绘制的结构图及用现代手绘表达榫卯结构的书籍

        《匠说构造》书中所列举的家具：束腰类的有凳、桌、椅、榻、床等，四面平类的有凳、桌、椅、柜、床等。榫卯作法略要图卷中的说明性文字均以制图方式写在图中；有些未完全讲透的则另写在图旁空白处，需对照阅读。另外，在榫卯作法图旁有对应的透视草图，该书算业界手绘传统木作的典范。
　　

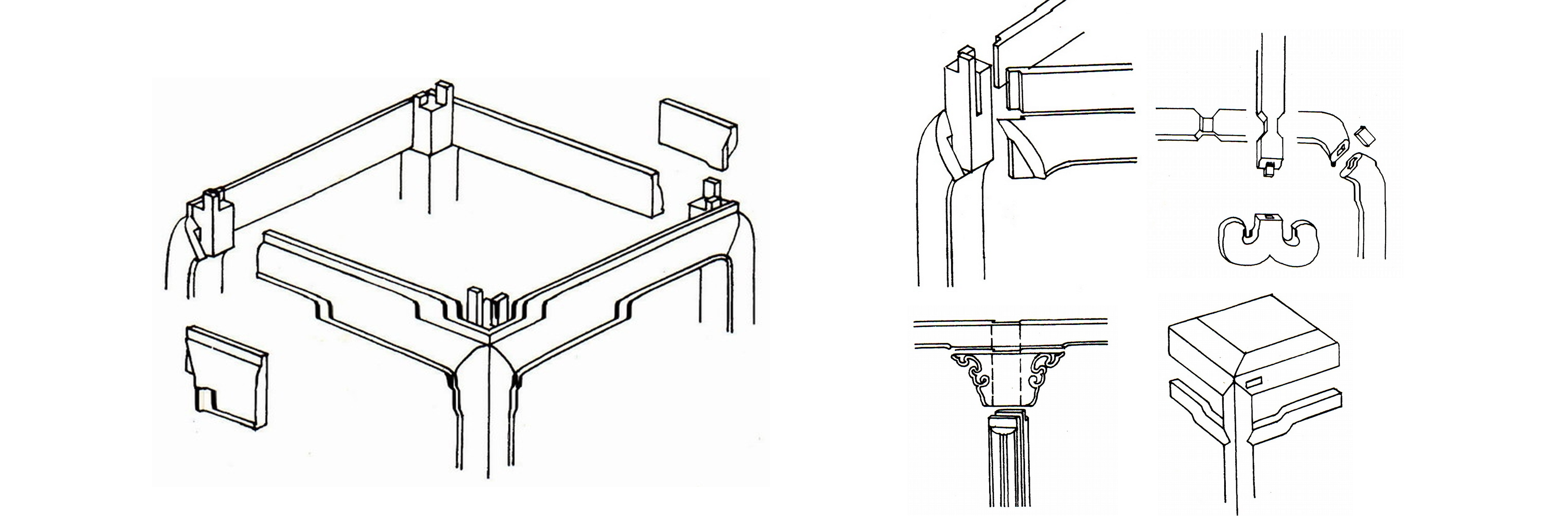

                            清晰的木作结构示意图

    这一小节我们主要交流透视的几种方法，榫卯在透视空间里的绘制方法，后续提供一下参考图样。

1、透视基础之一点透视：

          一点透视就是建筑物由于它与画面间相对位置的变化，它的长，宽，高三组主要方向的轮廓线，与画面可能平行，也可能不平行。这样画出的透视称为一点透视。在此情况下，建筑物就有一个方向的立面平行于画面，故又称正面透视。如果建筑物有两组主向轮廓线平行于画面，那么这两组轮廓线的透视就不会有灭点，而第三组轮廓线就必然垂直于画面，其灭点就是心点。

        一点透视即平行透视，在透视制图中的运用最为普遍。平行透视图表现范围广、涵盖的内容丰富，说明性强，运用丁字尺、三角尺作图，快捷而实用。

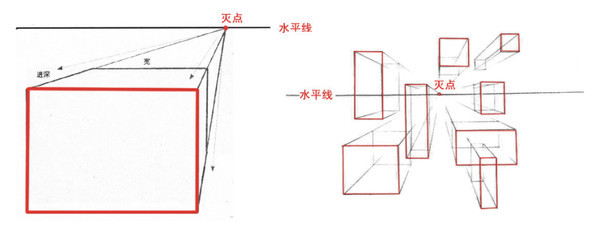

                               一点透视的基本原理及示范绘画案例

透视原理：1.透视原理基础；口诀：“近大远小”“近实远虚”；运用透视原理 构建 纸面上的“三维空间”；“物体间的透视关系”形成空间。

一点透视在建筑设计中应用比较广泛，特别在大体量的物件描绘上，一点透视有其独特的优势。

                              一点透视在速写中的应用

        台湾学者李乾朗在《穿墙凿壁》一书中有很多透视画法，该书展示其二十年来中国古建筑考察的心得总结一座座经典个案。中间建筑时间由秦汉以迄明清，空间遍布中华大地：无论是尺度宏大的宫殿寺院、因地制宜的民居，或是亭台水榭著名园林，还有体现藏传佛教精神的喇嘛寺、具有伊斯兰风格的清真寺唤拜塔等，李乾朗皆以能彰显各个古建筑特色的剖视彩图，加上实景摄影图像与特色导览，引领读者进入时光隧道，甚至穿墙破壁，领略古代匠师高超的工艺技术，体验每一座古建筑令人惊艳的空间美感。在经典个案之后，另有同类型其他实例的介绍与比较；而“延伸议题”则以简练的文字、精细的手绘线图与大量的摄影图片，归纳整理中国古建筑之基本欣赏知识。下图是其一点透视绘画原理下的建筑效果图绘画。

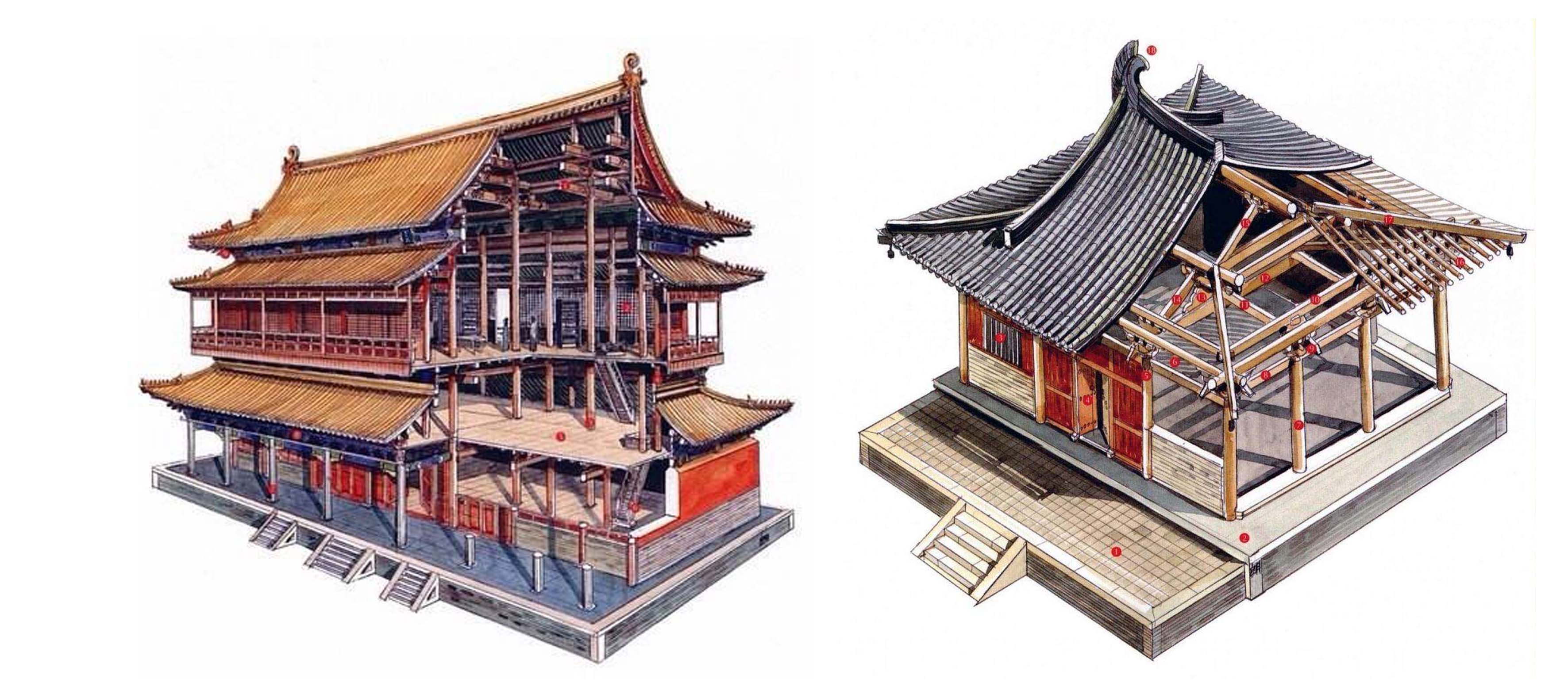

                           台湾学者李乾坤朗在《穿墙凿壁》一书里的一点透视绘画插图

一点透视练习方法：

1、居中灭点下的一点透视绘画练习

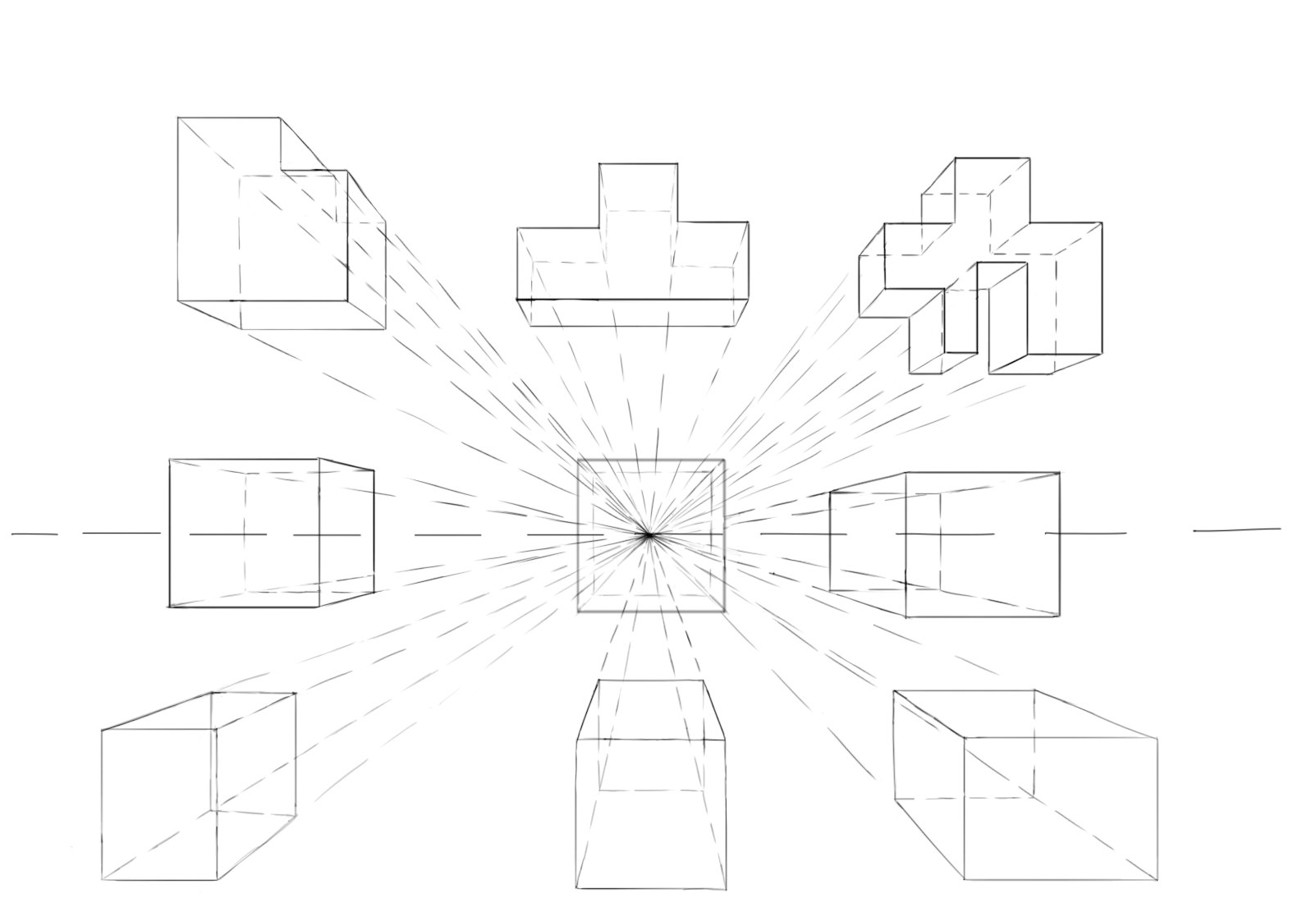

                             偏向中心的一点透视绘制

2、室内家具的一点透视绘画练习

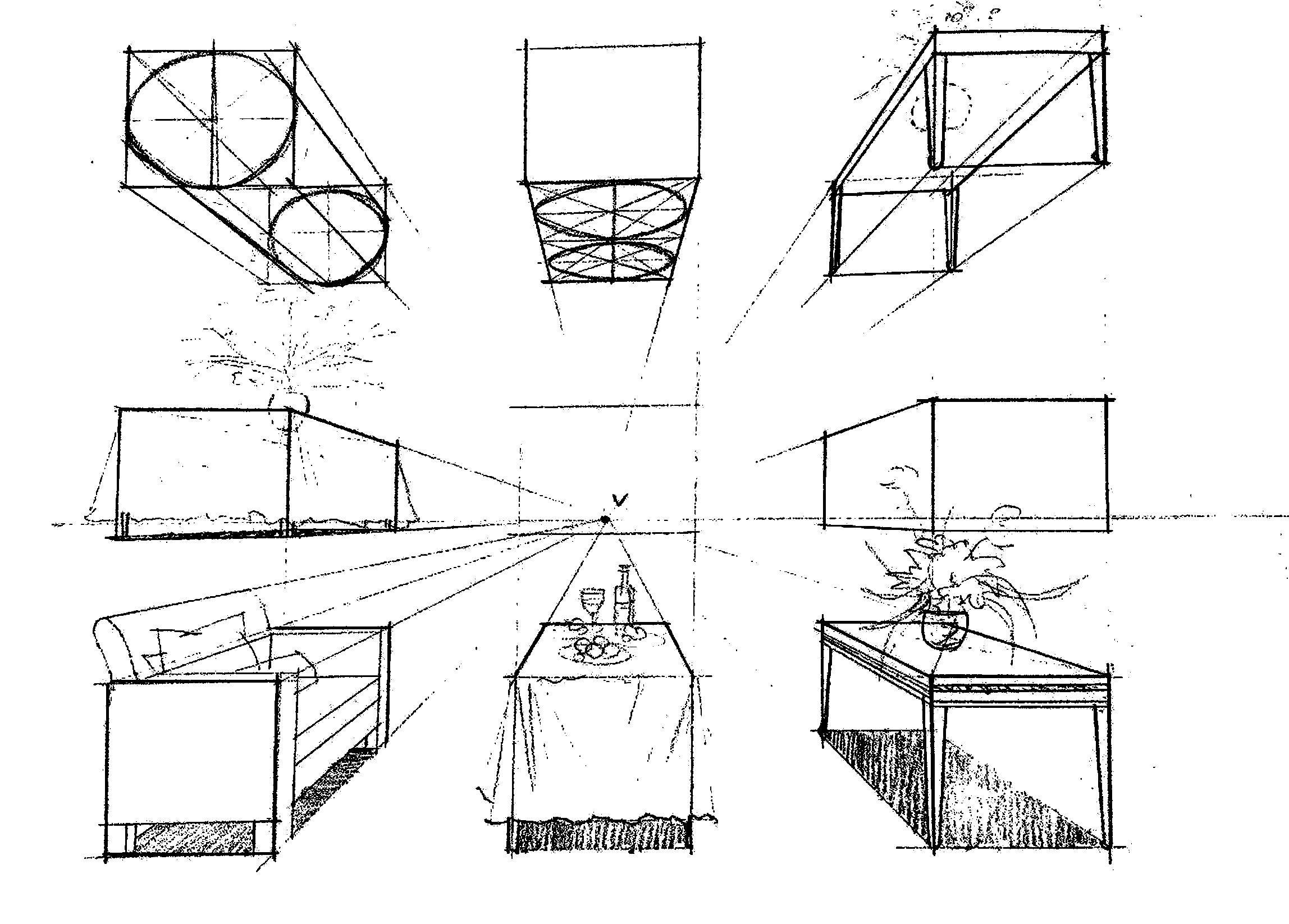

              各类家具在一点透视下的空间表达

3、室内效果图的一点透视绘画练习

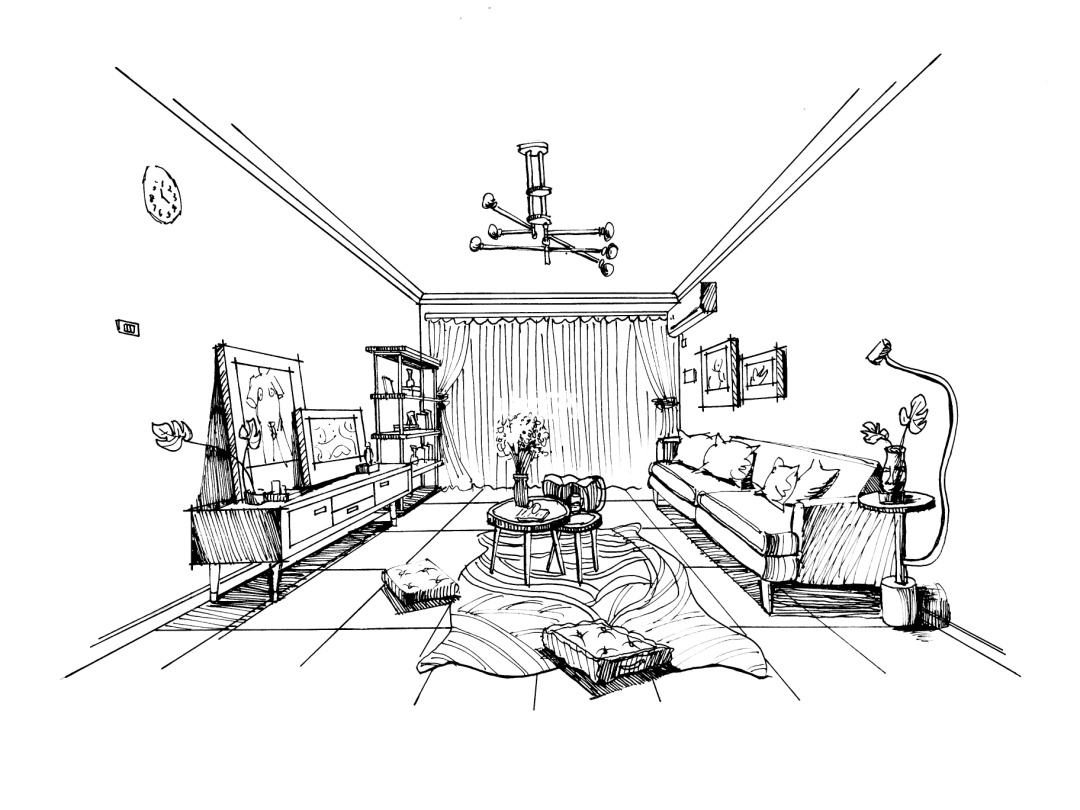

                      一点透视下的室内效果图钢笔画绘制效果图

2、透视基础之两点透视：

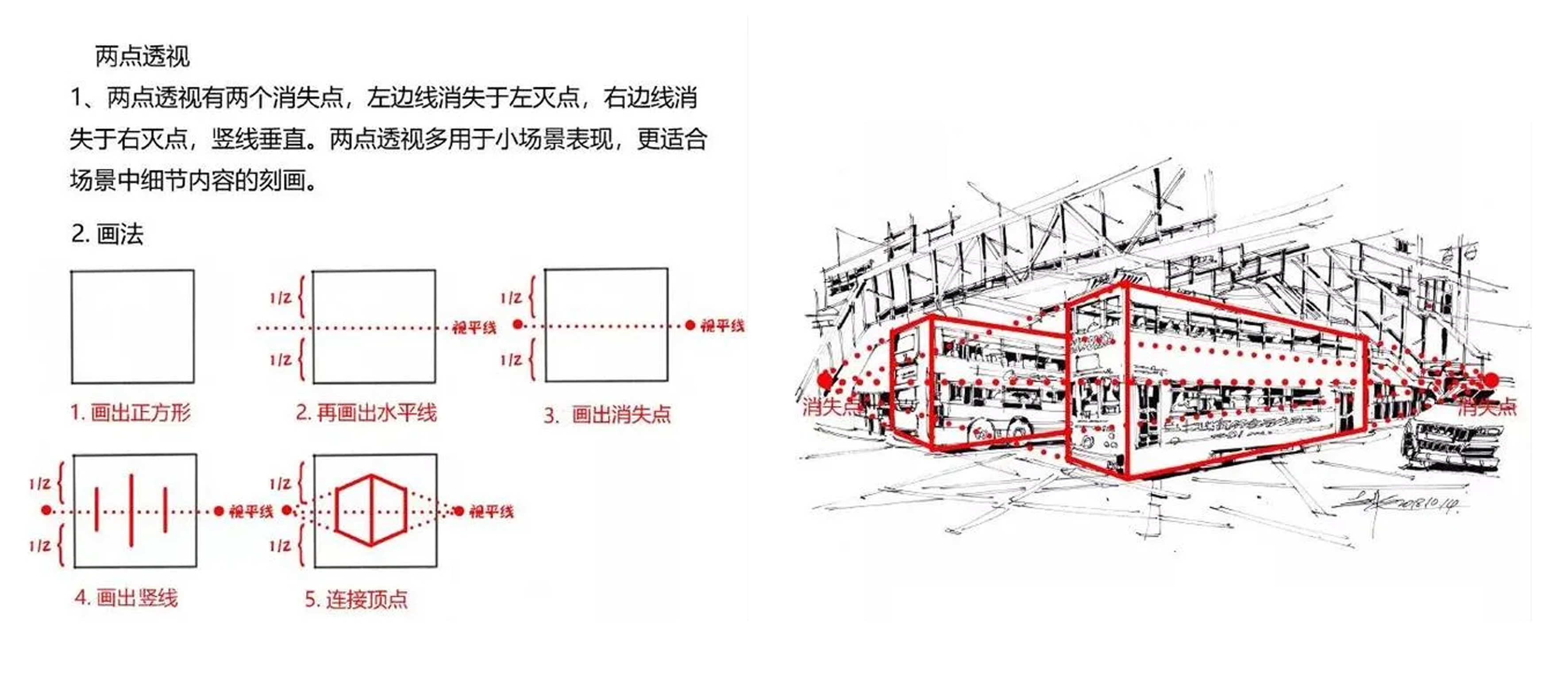

两点透视（成角透视）两点透视也叫成角透视。通过立方体旋转一定角度或者视点转动一定角度，来观察立方体时，它的上下边线会出现透视变化，其边线的延长线会相交于视平线上立方体左右两侧的两点，所以叫两点透视。

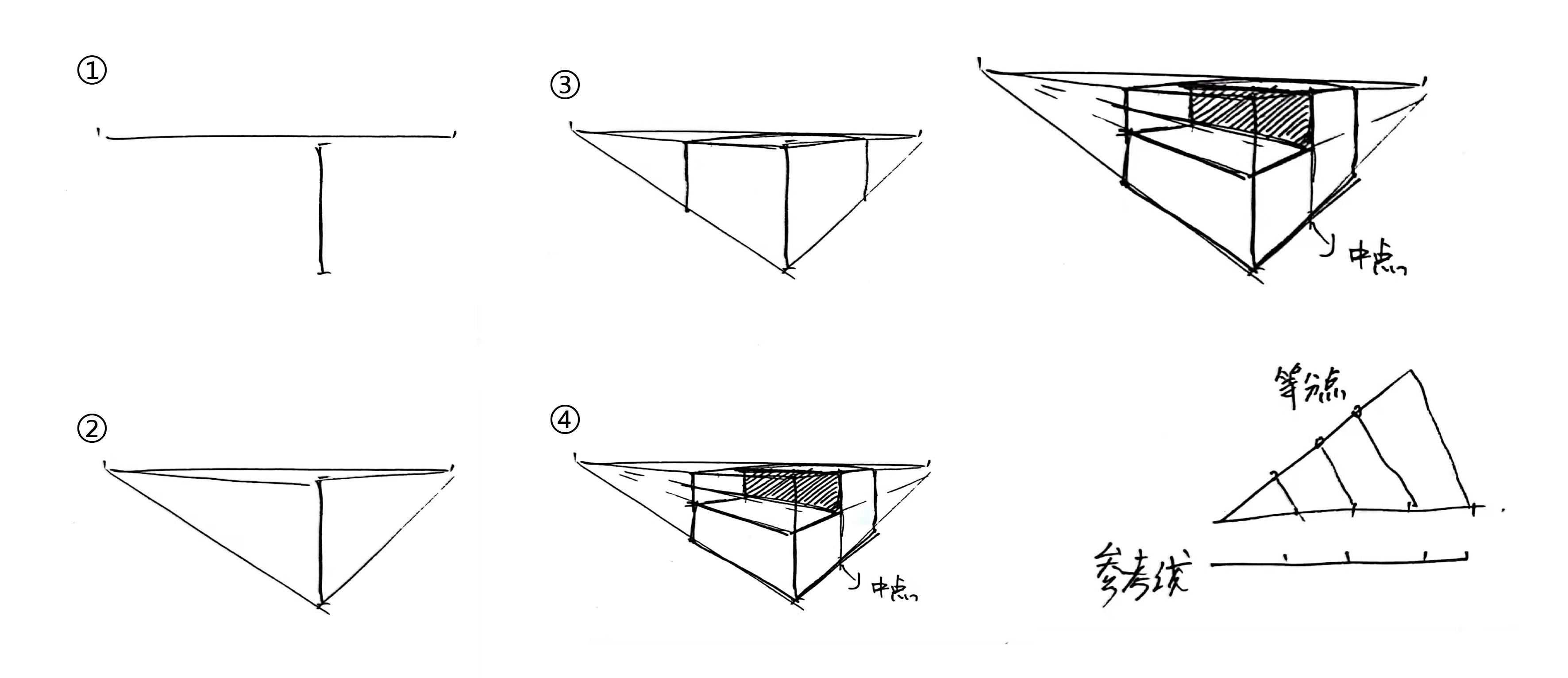

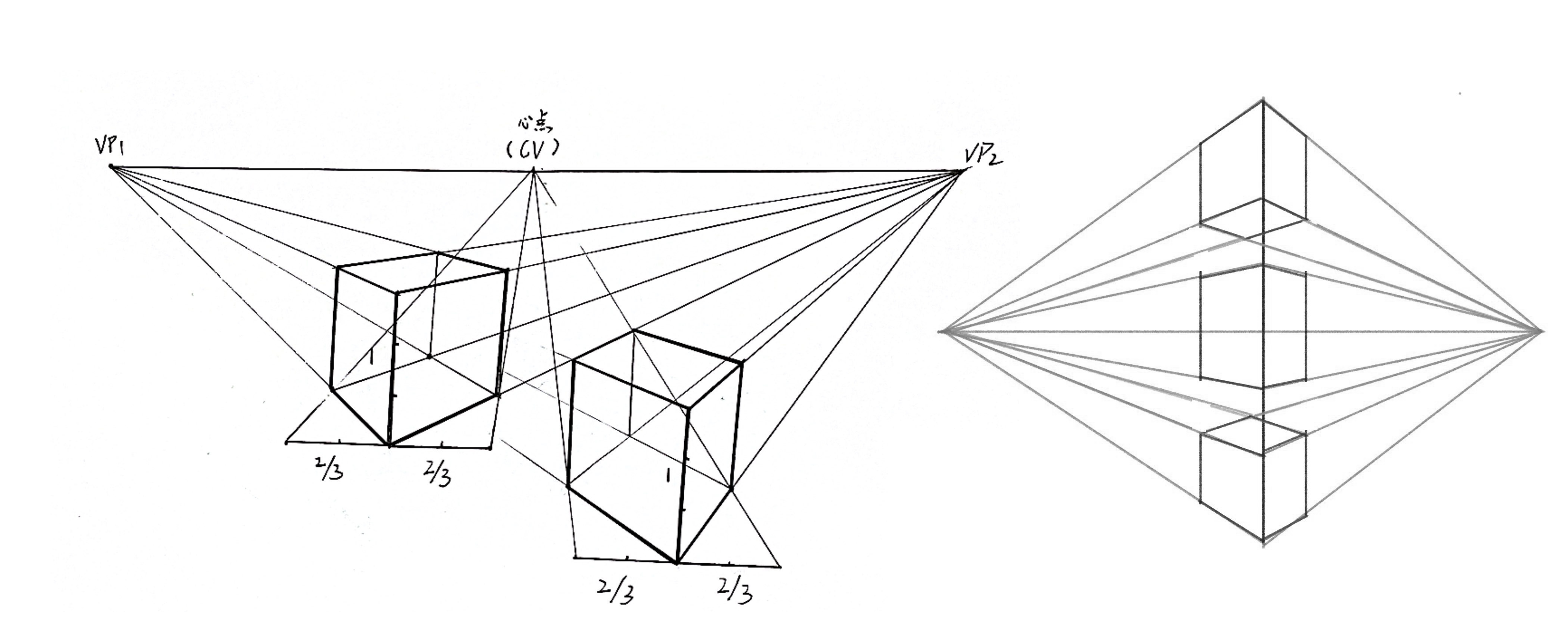

步骤：1.绘制单位1的真高线 连接两边的灭点VP1 VP2；2.往右往左取真高的三分之二 连接中心点CV；3.得到交点 再依次连接 完成透视方体的绘制。

                                   两点透视的基本绘制方法

     两点透视的视觉效果优点：多样性、透视感和展示性强。在常规工业产品设计开发过程中，两点透视是常用的绘画原理，一则可以表达上述优点，另外可以在爆炸图（物体装配图）过程中呈现清晰的装配关系。

                        数码版工业设计（木作家具）效果图绘制

      同样，台湾学者李乾朗在《穿墙凿壁》一书中有很多两点透视画法，相比纯粹体现进深空间的一点透视绘画方法，两点透视从明面上我们至少可以看得到物体的两个面，位置比例关系更加清晰。

                台湾学者李乾坤朗在《穿墙凿壁》一书里有两大的两点透视绘画插图

  容易出现的问题：1. 产品的透视关系和产品的比例关系不协调，呈现出的产品形态过长或者过短2. 产品细节的透视与产品本身的透视关系不协调。

1、两点透视练习案例

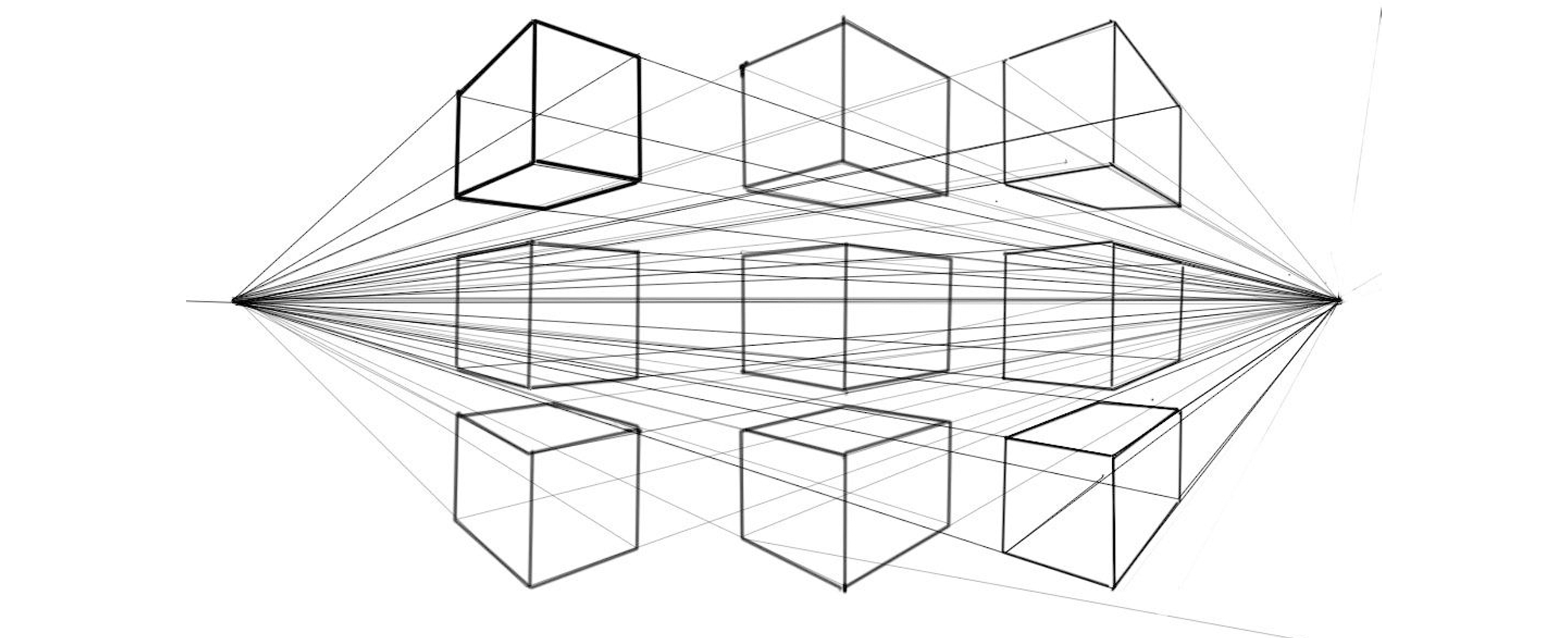

                           两点透视下的几何体的空间表达

2、两点透视下的阶梯绘制案例

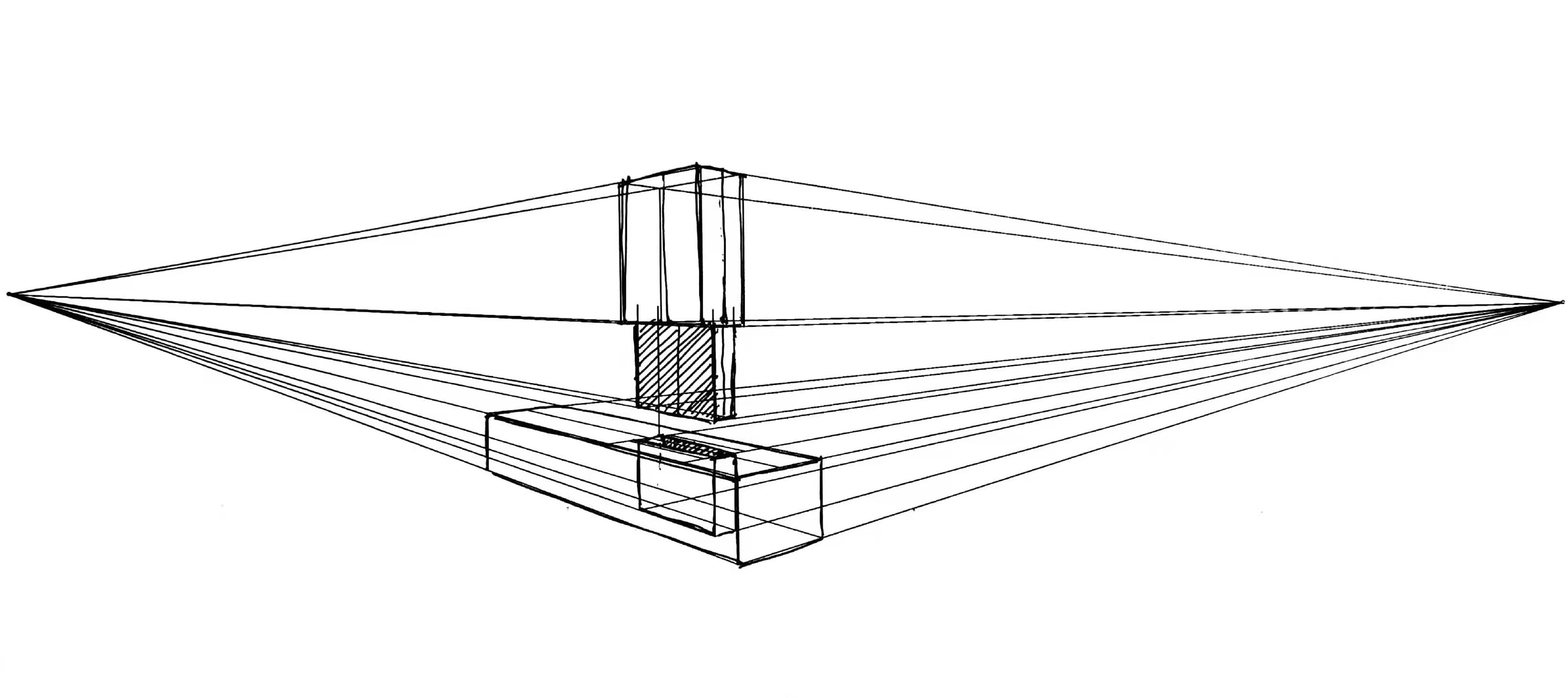

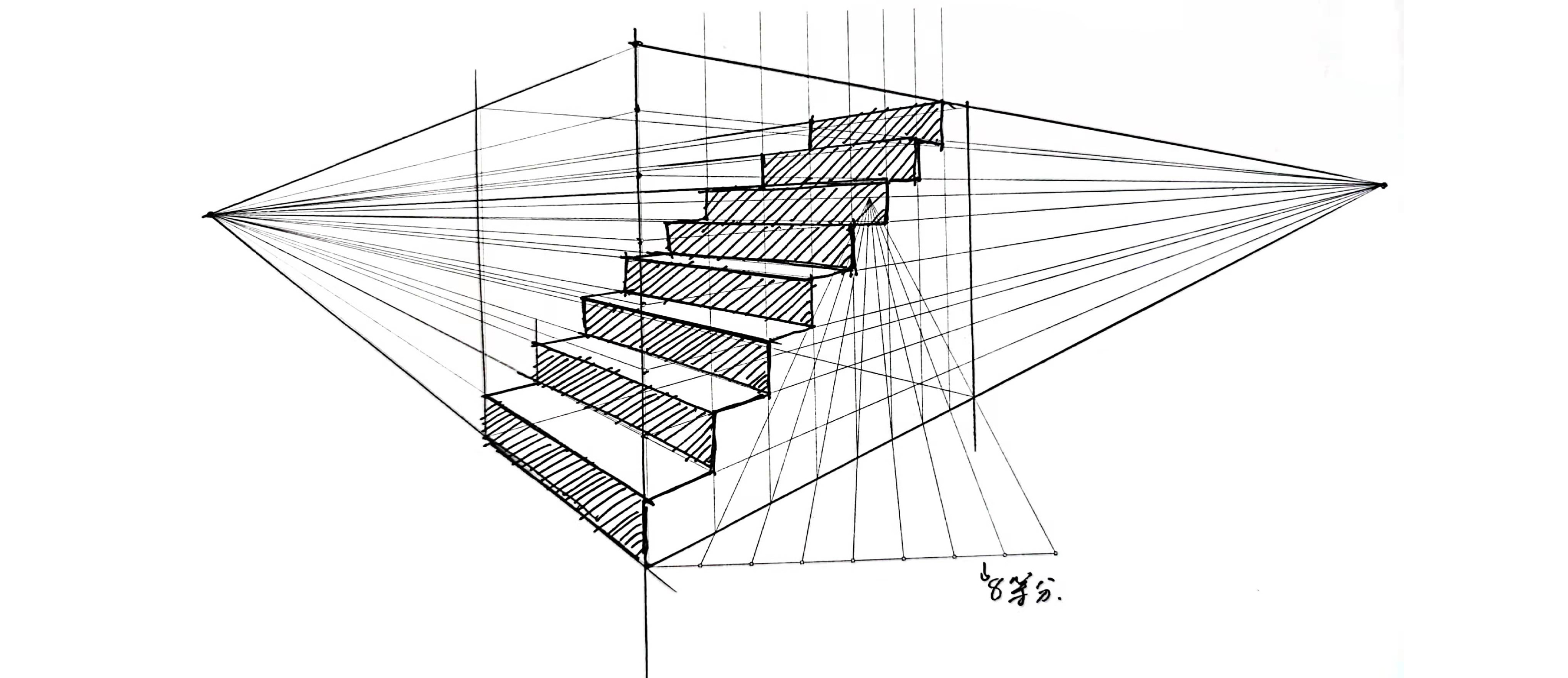

                                     单阶梯的两点透视绘制方法

                             多阶梯的两点透视手绘表达

3、两点透视下的家电绘制案例

                        开门冰箱在两点透视里的基本画法

3、透视基础之三点透视：

      三点透视是一种透视绘图方法，一般用于超高层建筑，俯瞰图或仰视图。第三个消失点必须和画面保持垂直的主视线，必须使其和视角的二等分线保持一致。

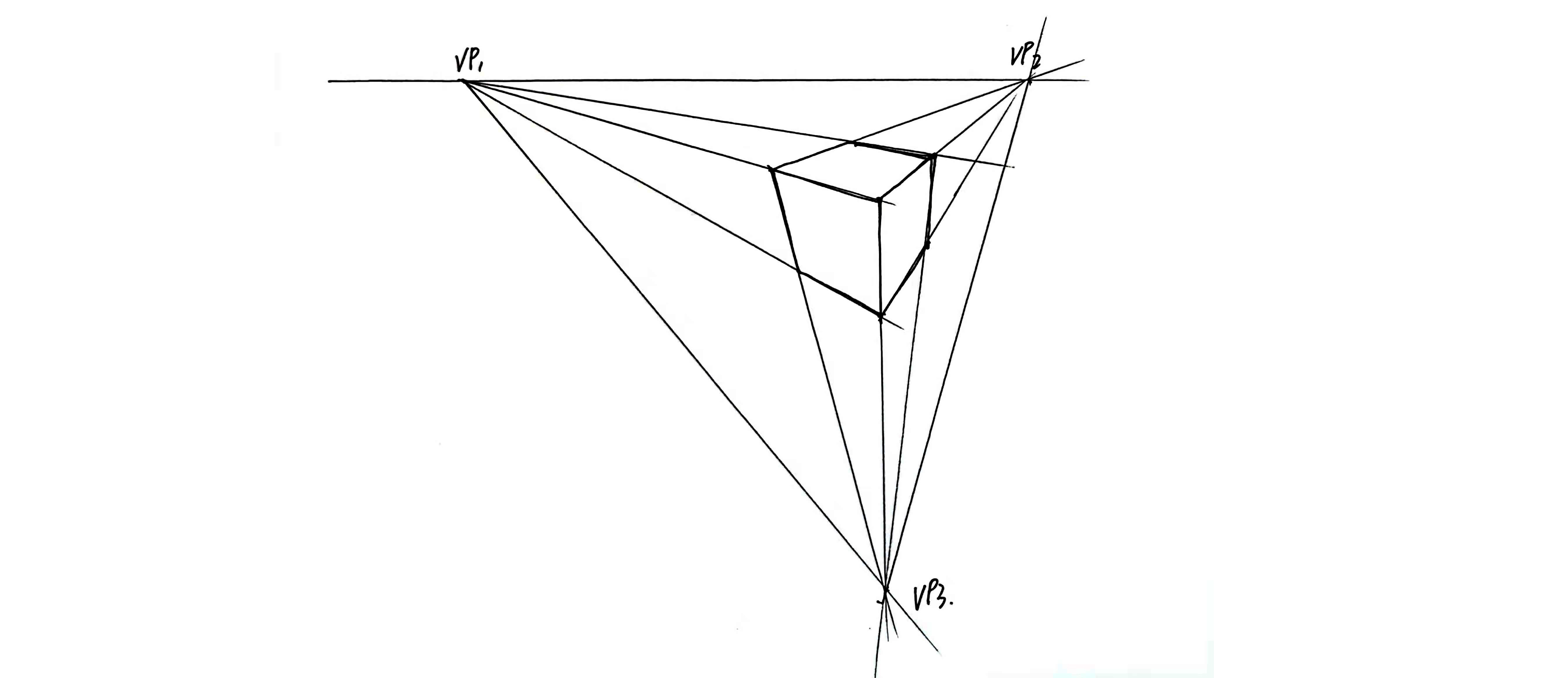

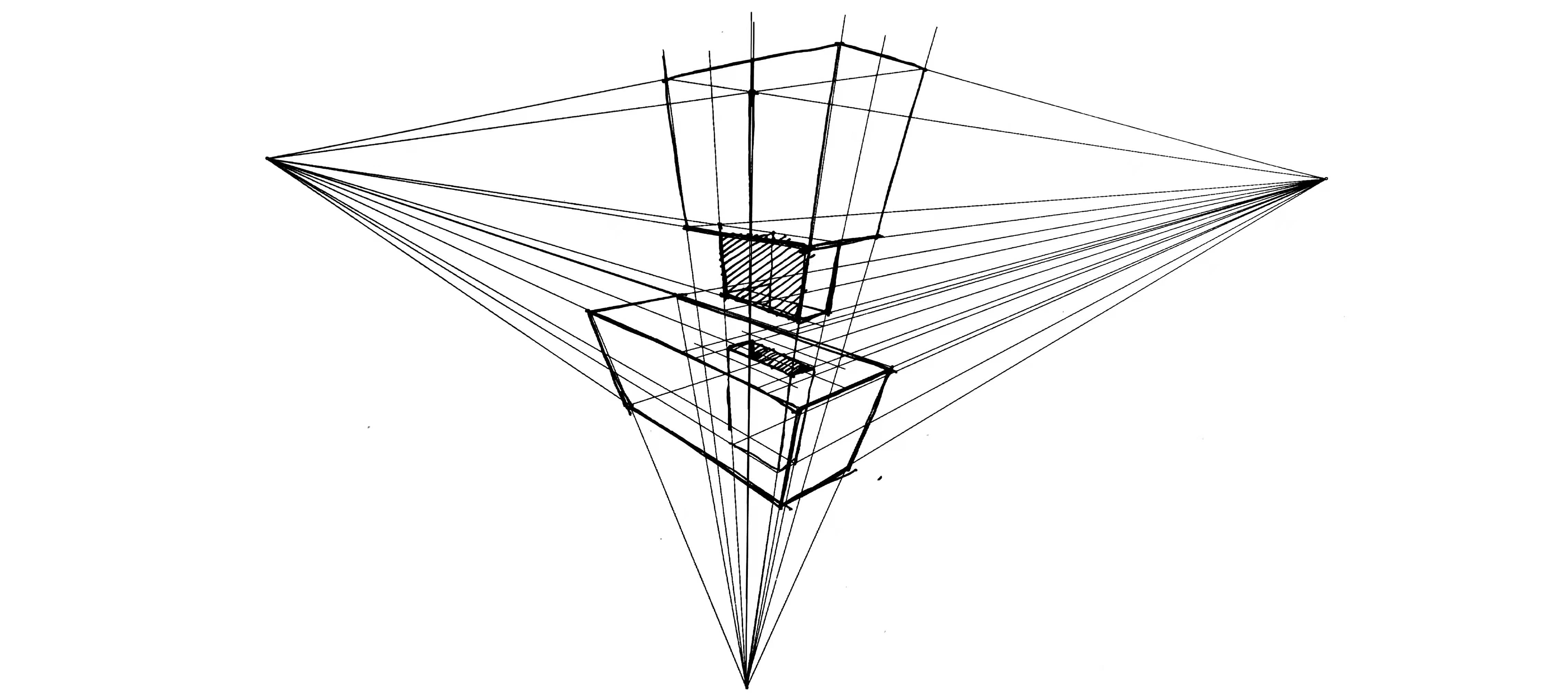

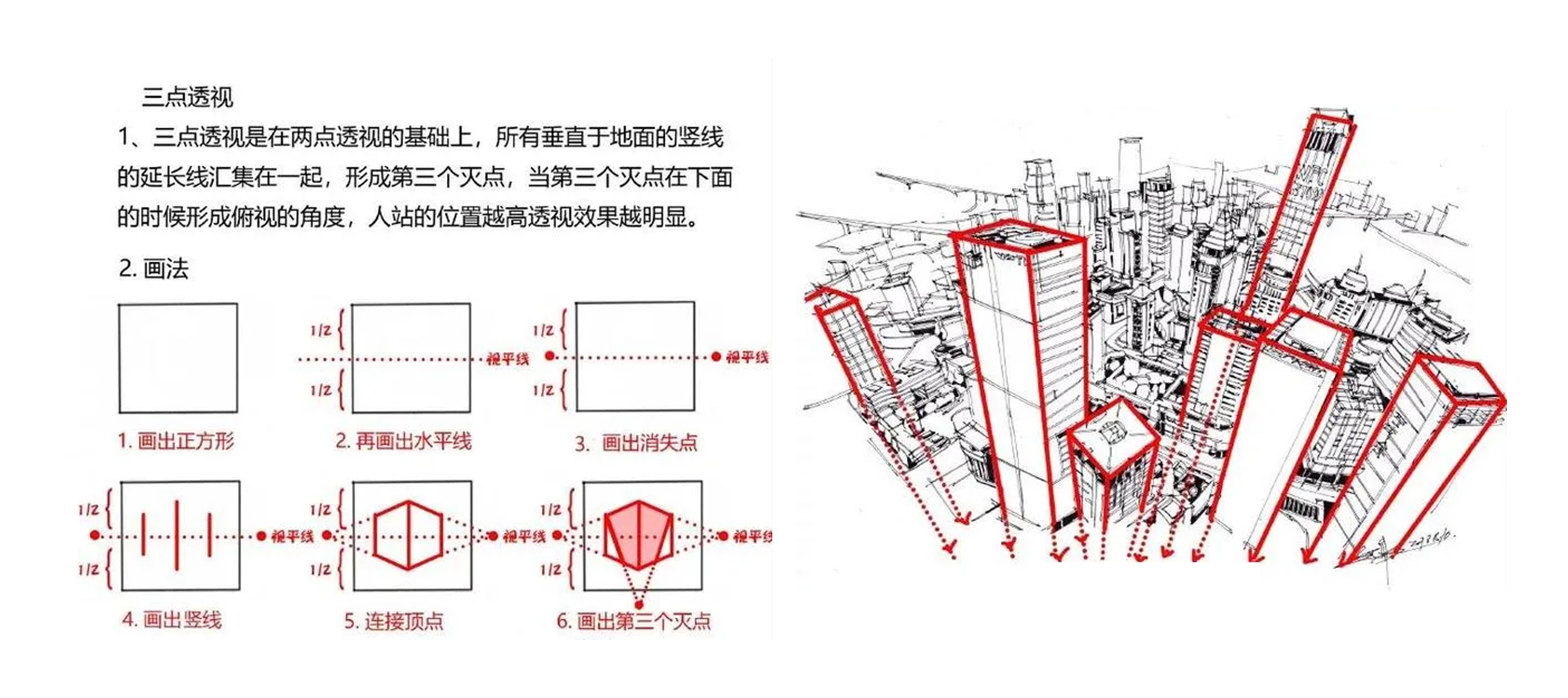

                           三点透视的基本绘制方法

       三点透视较一点透视及两点透视的最大优点在于呈现了三个面，是工业设计效果图常用的渲染角度，这种绘制方式具有较好的概括能力、最大化面的细节呈现形式，三个角度的收缩类似粽子，具有强烈的收缩张力，是效果图绘制的主要选择透视方式之一。

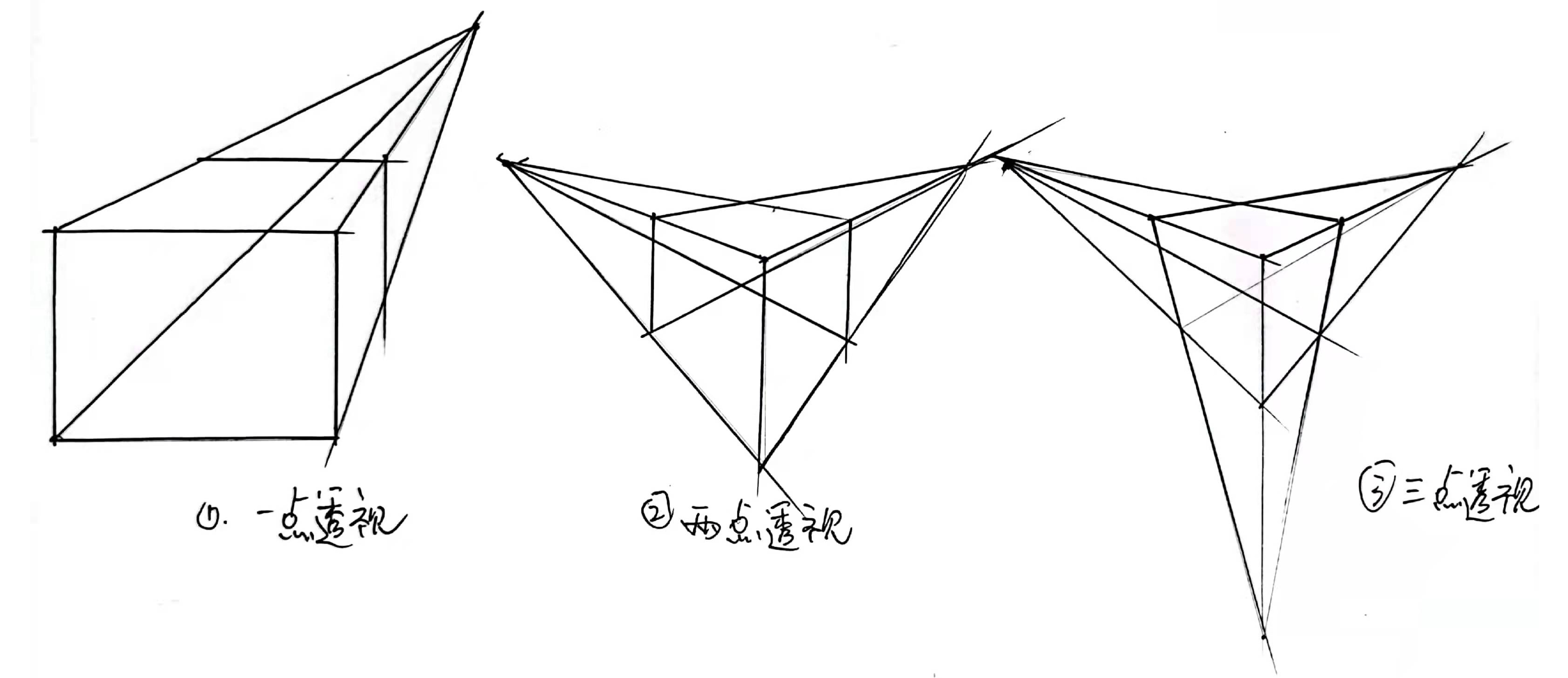

                                三种透视绘制下的立方体的对比

     三点透视具有其他两种透视不具有的张力，三个方向透视线条的收缩感造就了手绘的紧凑感，绘图看上去也更加接近相机的取景拍摄。

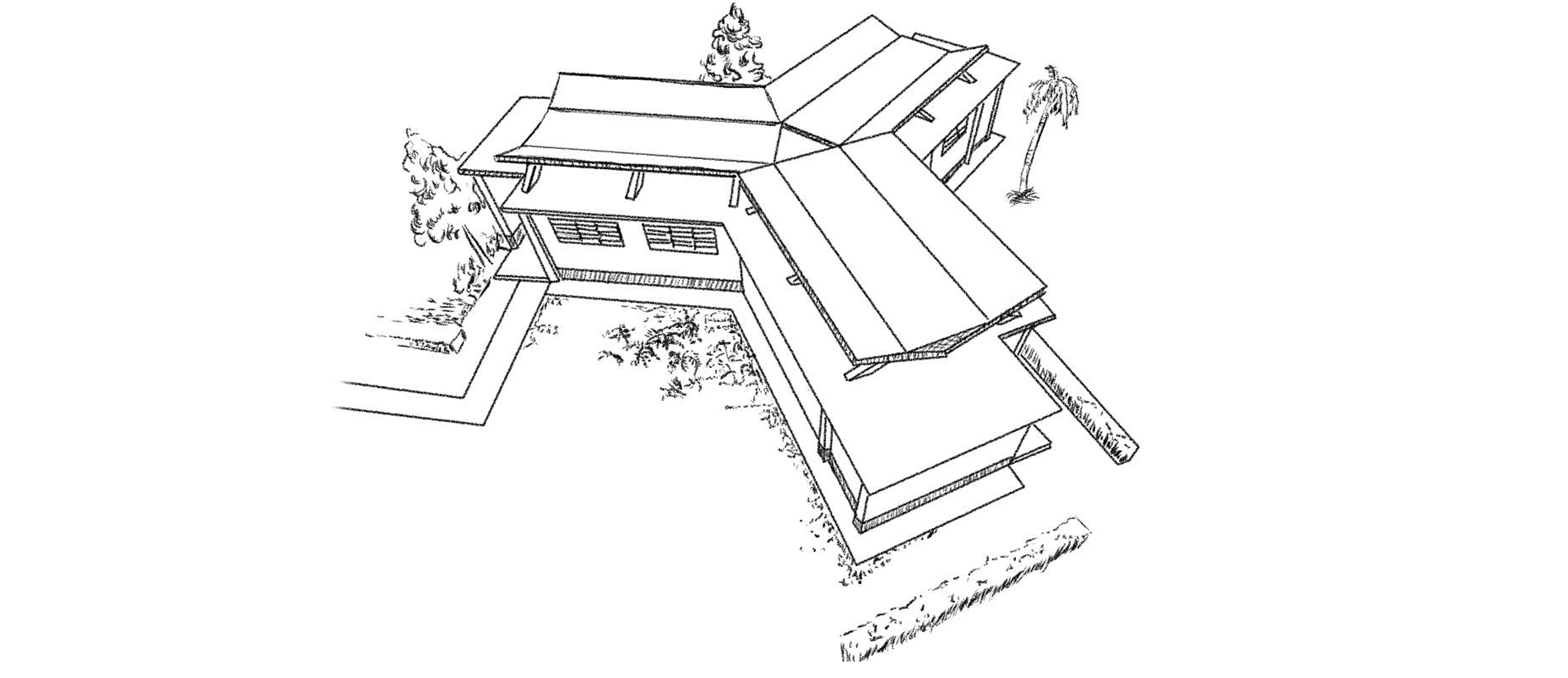

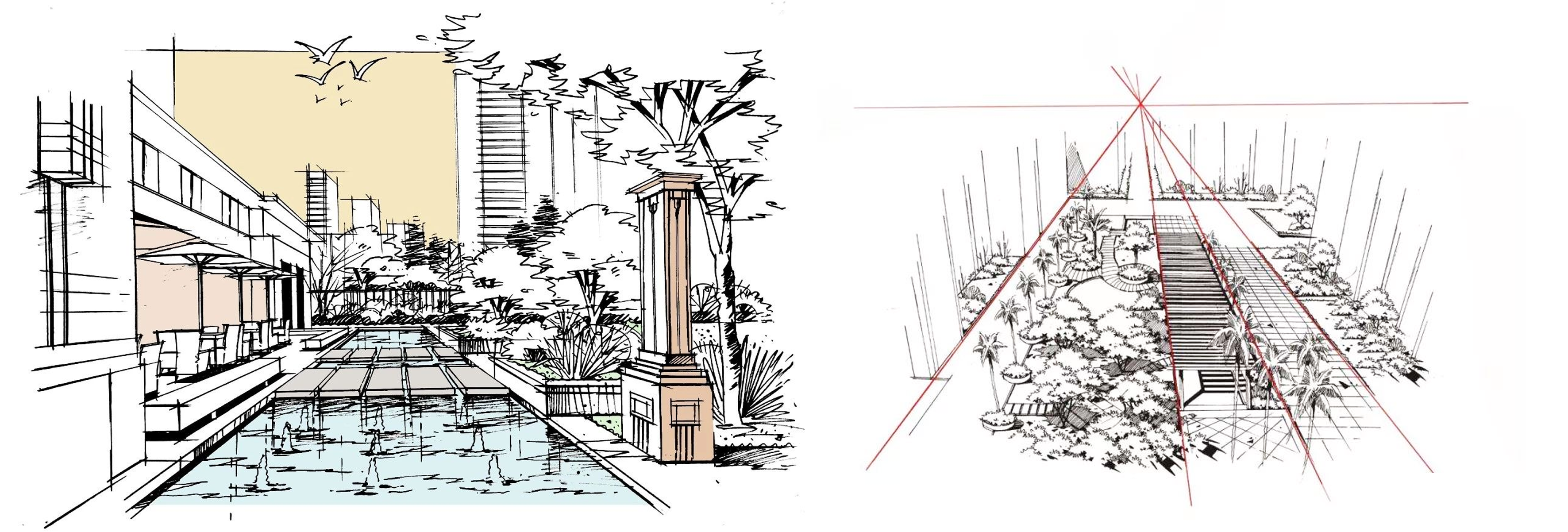

                              俯视角度下的三点透视建筑设计草图

透视综合训练：

1、透视练习案例之--不同透视里的长方形空间尺寸及比例

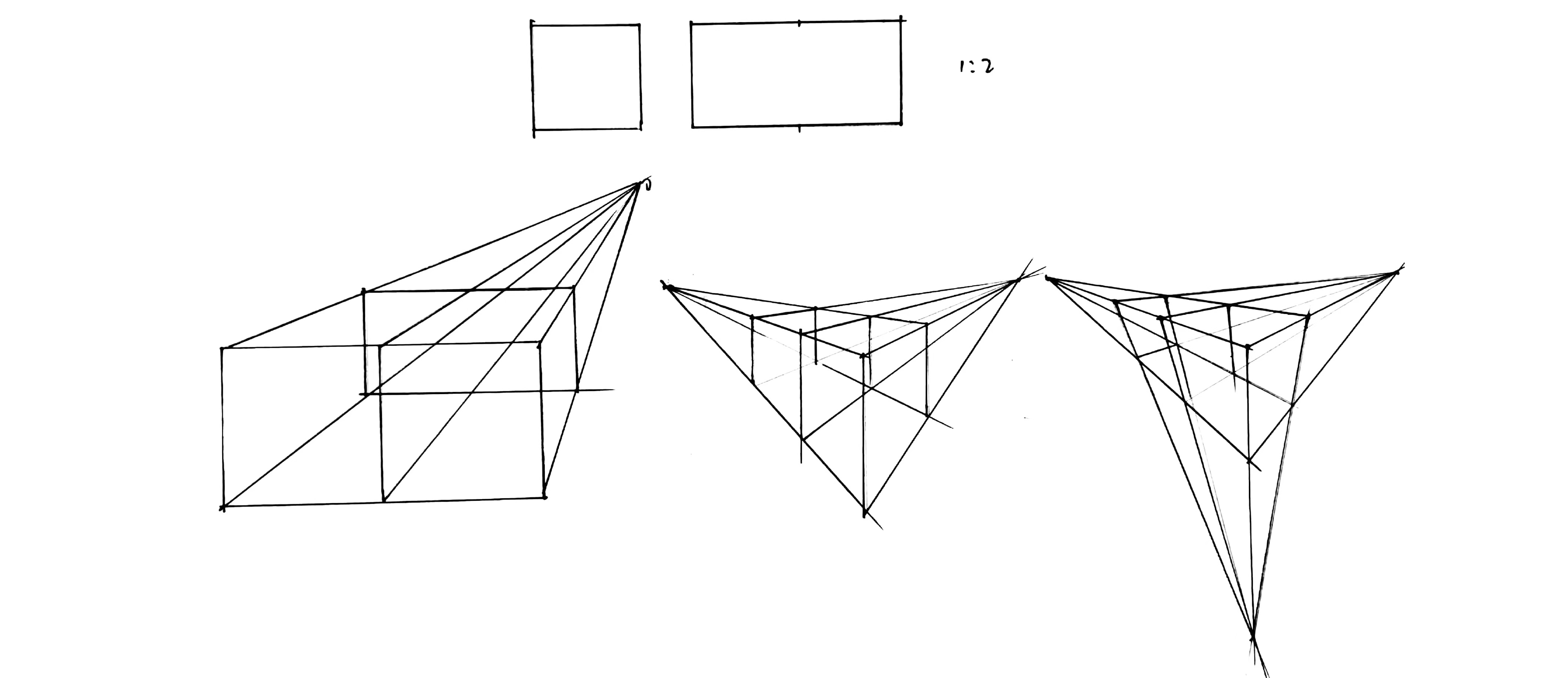

                           1:2关系的长方体在不同透视里的设计表达

2、透视练习案例之--不同透视里的圆形、椭圆形的绘制方法

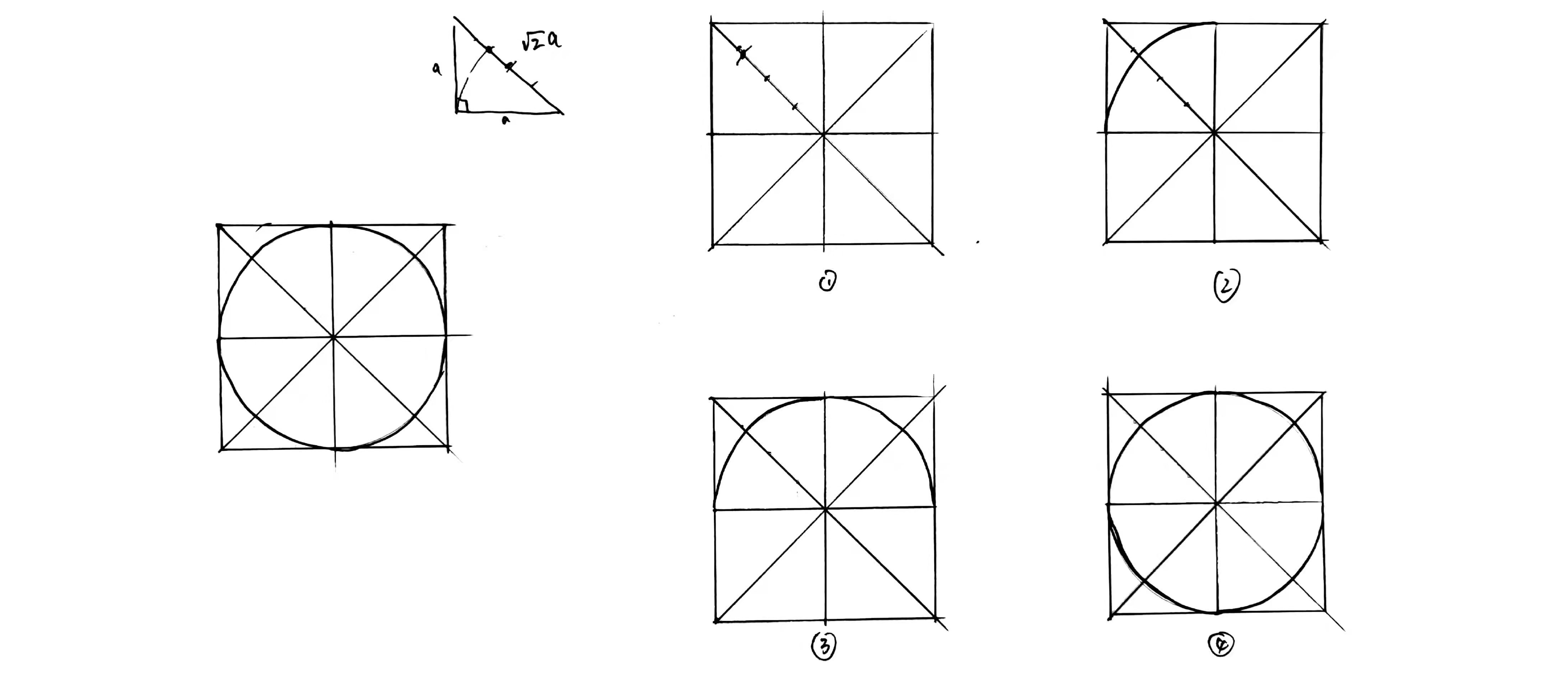

                                                   圆形的基本绘制方式

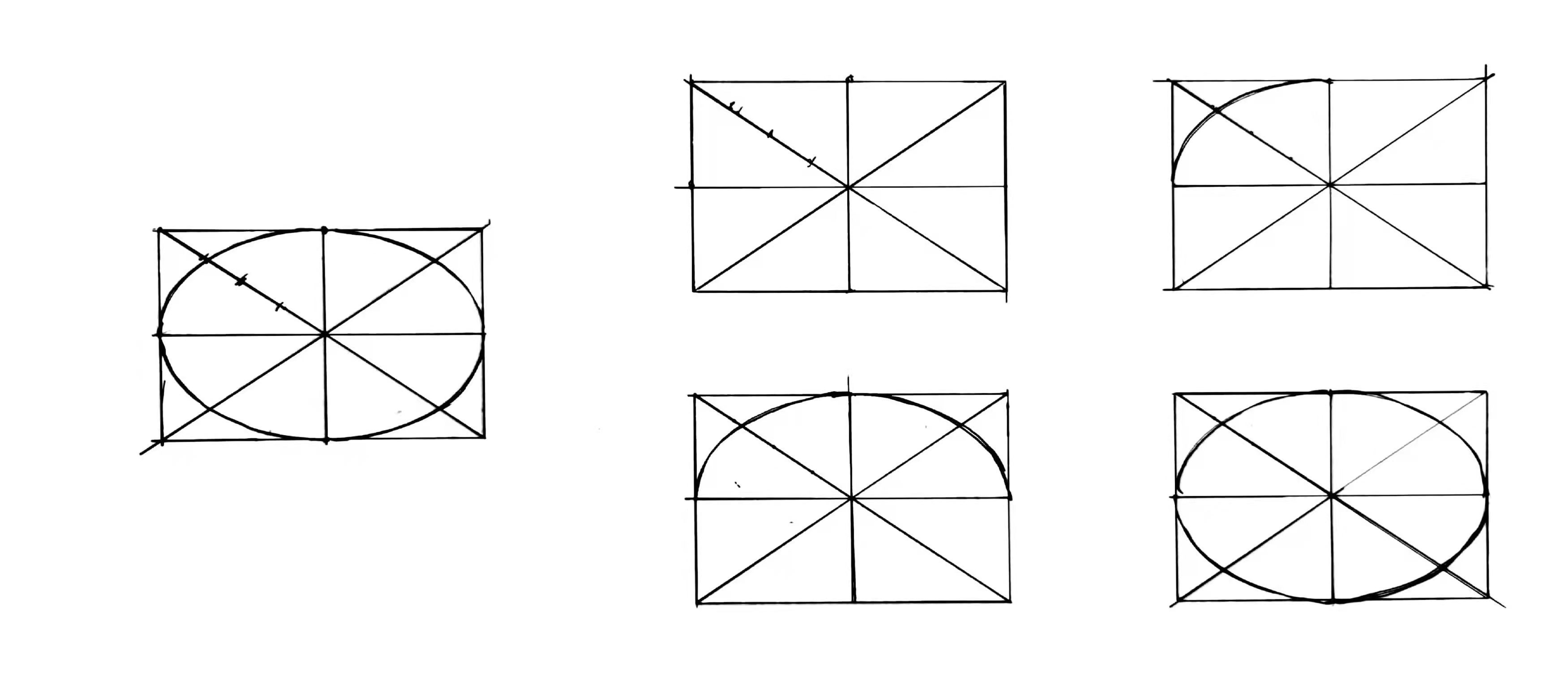

                                                                   椭圆形的基本绘制过程

                                           一点透视下的圆形的绘制过程

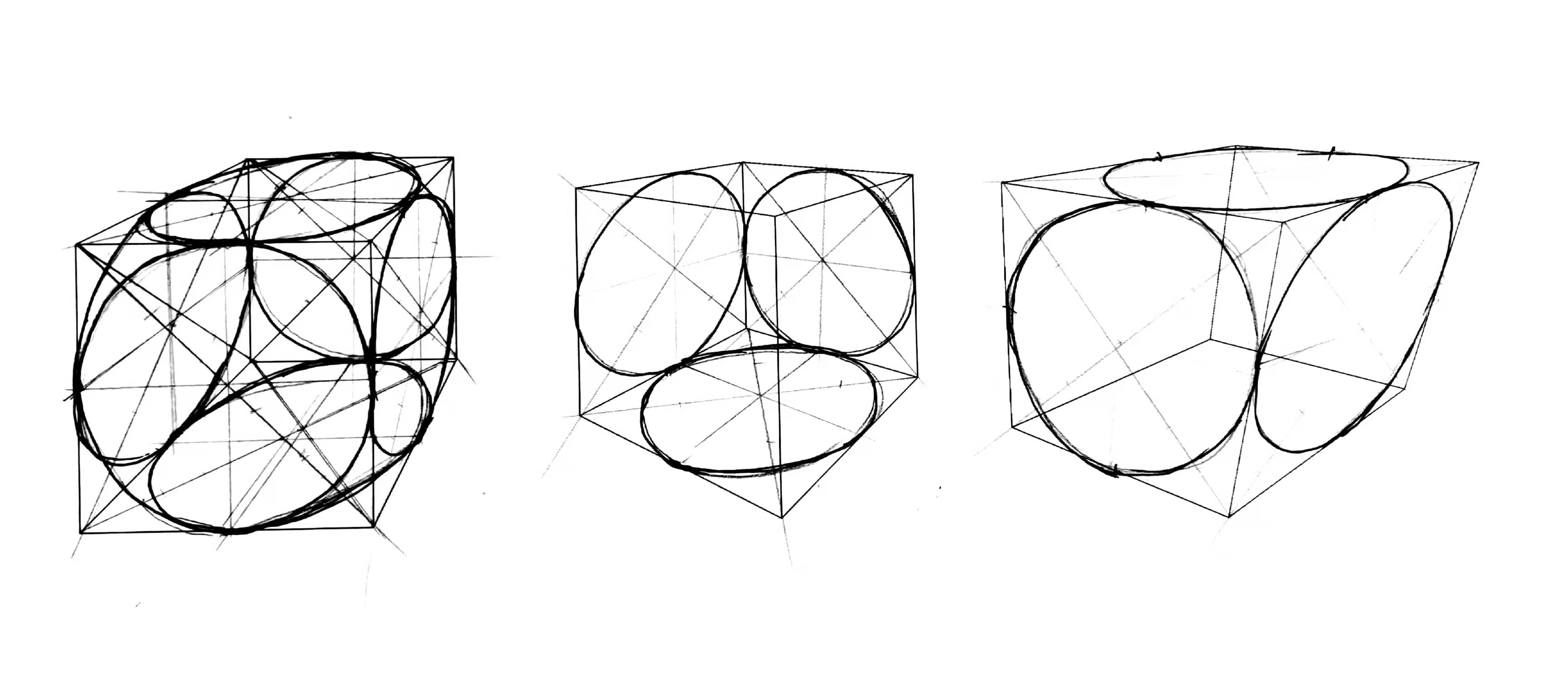

                           圆形在一点透视、两点透视、三点透视的正方体面上的透视绘制练习

3、透视练习案例之--常规榫卯结构在不同透视里的绘制方法

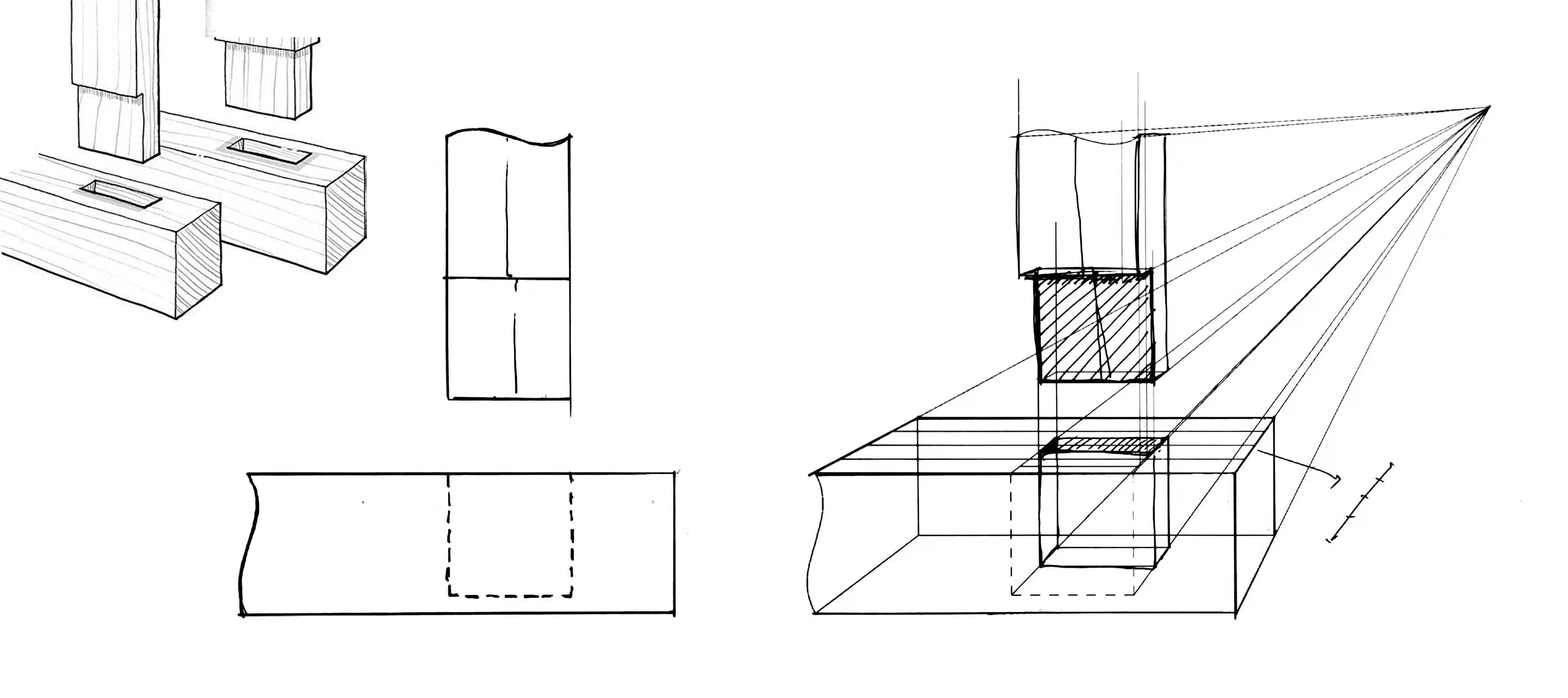

                         常规榫卯结构在一点透视下的绘画方法

                                            常规榫卯结构在两点透视下的绘画方法

                                       常规榫卯结构在三点透视下的绘画方法

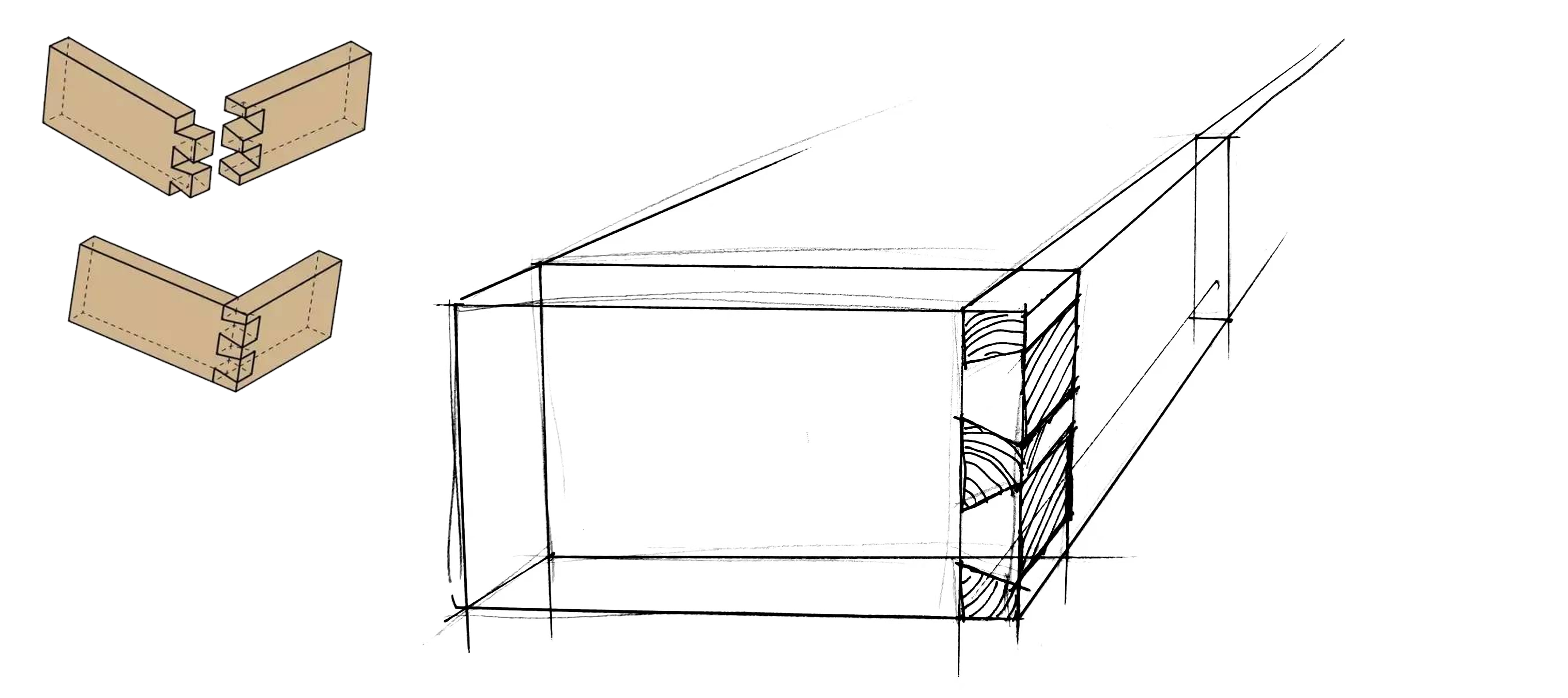

                                                   半隐燕尾榫在一点透视里的手绘表达

                                          半隐燕尾榫在两点透视里的手绘表达

                                    半隐燕尾榫在三点透视里的手绘表达

 设计手绘中的辅助线与结构线

       辅助线有多重要？无论是画头像素描、静物素描、几何图形结构透视等等都离不开辅助线，画辅助线是标出标准形态的物体，也是为了更好的找型，辅助线画准确，那么透视、造型就准确。设计手绘离不开画辅助线因为之后所有的细节勾勒都是建立在信任这些辅助线的 基础上，如果辅助线的位置没有掌握好那之后的东西就都跟着走形了。

        就像手绘建筑结构图一样，想要画的准确，就得画上很多辅助线。

                                    建筑设计草图中的辅助线

      线是由点构成的，某种意义上说点就是线的辅助线，线与线构成了空间的面，面可以切割成为不同形状的面，诸如三角形、平行四边形、矩形、梯形以及圆形，体则由封闭的面构成，无论是绘制规整的还是不规整的体，都需要用到构成面的辅助线。再者，辅助线的绘制过程实际也是思考的过程，辅助线可以表达长度、宽度，以及由长宽构成的空间，也可以表达各个体之间的各种关系，比如远近高地等。

      在设计手绘过程中，我们可以适度保留这种辅助线，适当隐藏的信息可以给画面更加好的真实感与比对性。

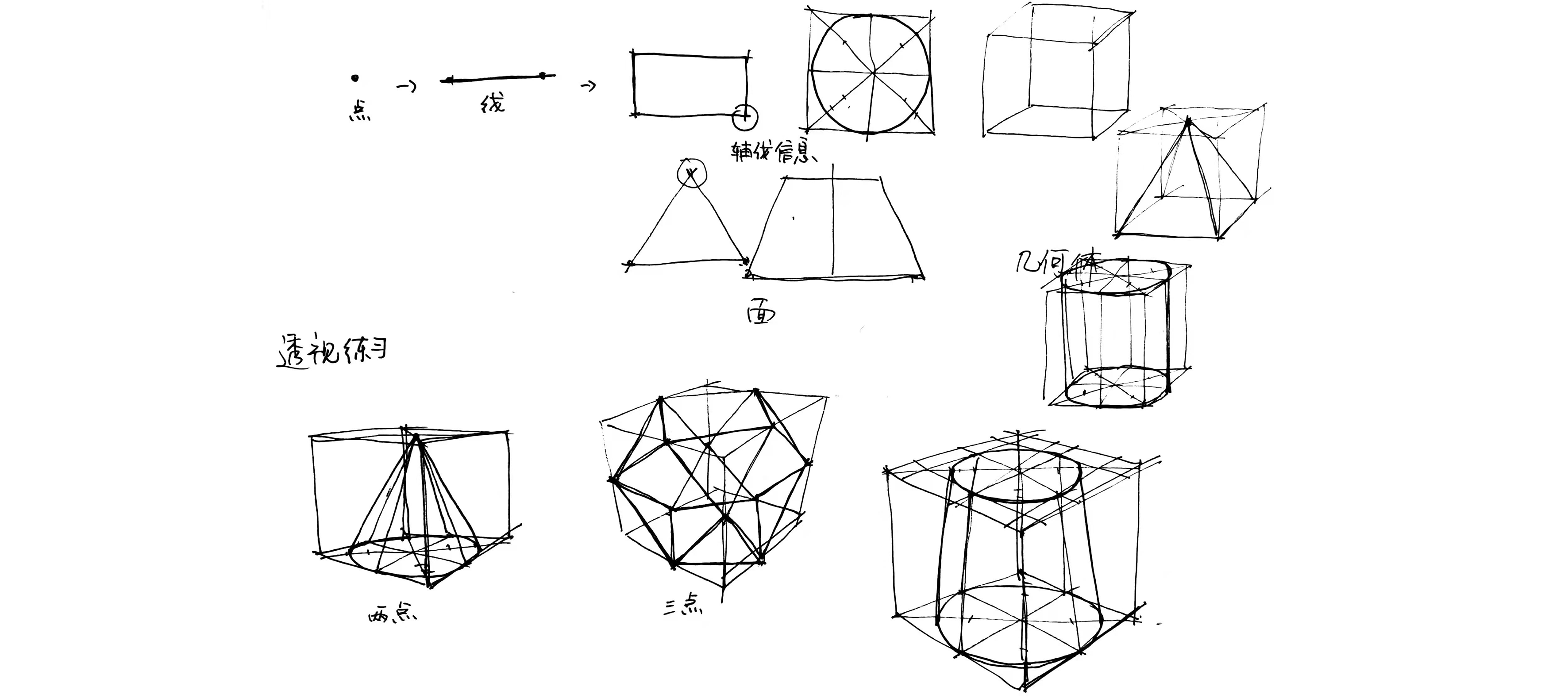

                               几何形及几何体绘制过程中需要不同的辅助线

设计手绘中的结构线：   结构形态造型的表现要素就是线条，即结构线。我们知道面与面相交形成“线”。这些“线”就形成了物体的框架结构，以线造型的结构线，具体而又主要反映为如下两对线条。

        内结构线与外结构线又称虚结构线与实结构线。内结构线是指表现物象内部的构造结构、空间结构及其关系的线条，即虚的结构线。外结构线是指表现物象外部的形体结构、构造结构、空间结构及其关系的线条，即实的结构线。就以线造型的结构形态造型而言，内结构线的运用与作用是为外结构线的运用与作用服务的，它主要起着辅助、衬托或暗示的从属作用：外结构线的运用是基本的并且起着主导作用。

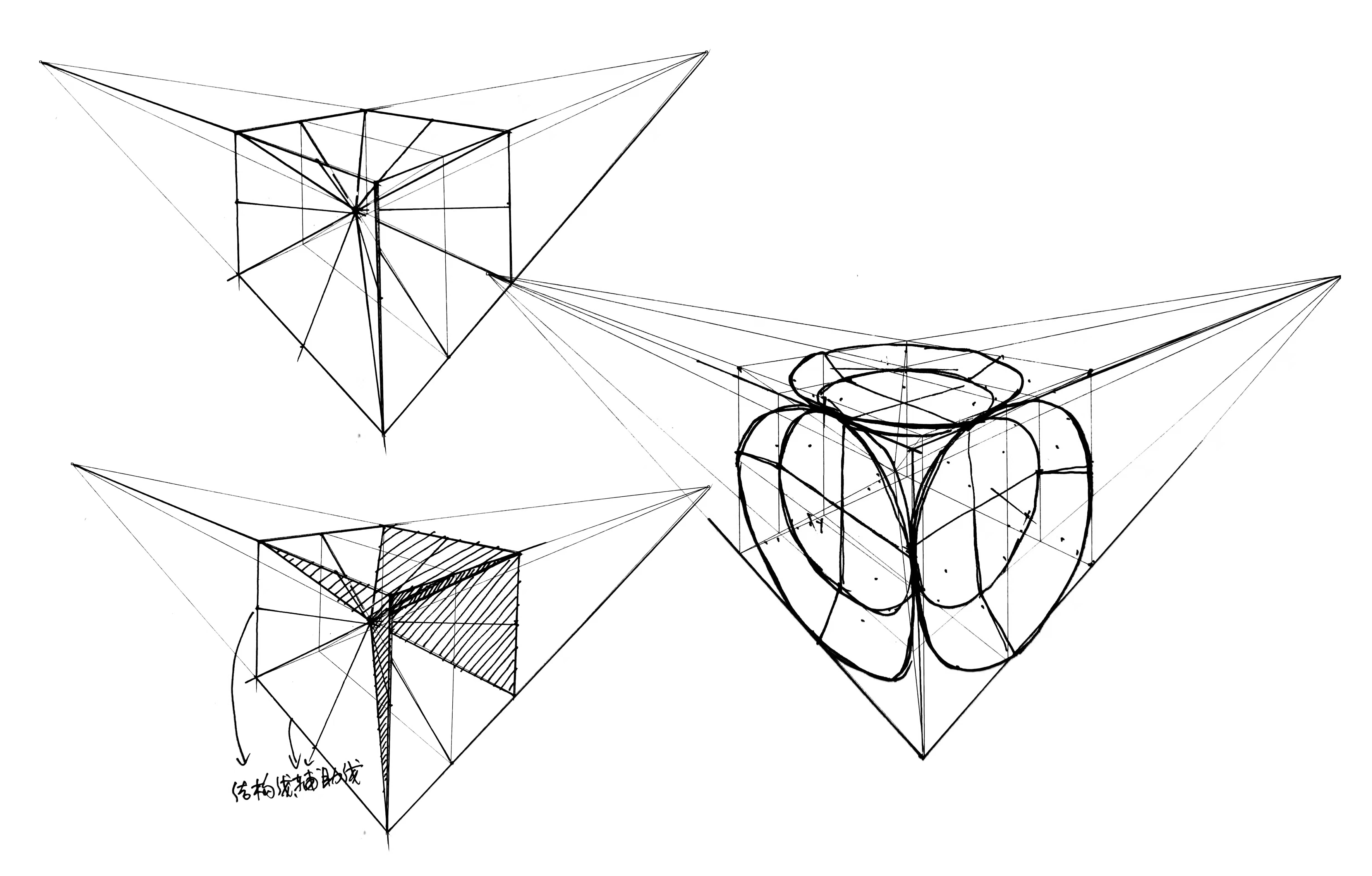

        结构线与辅助线结合，成就了完整的几何体造型的设计手绘，辅助线偏向交代物体的体量，而结构线则偏向交代物体的结构造型。

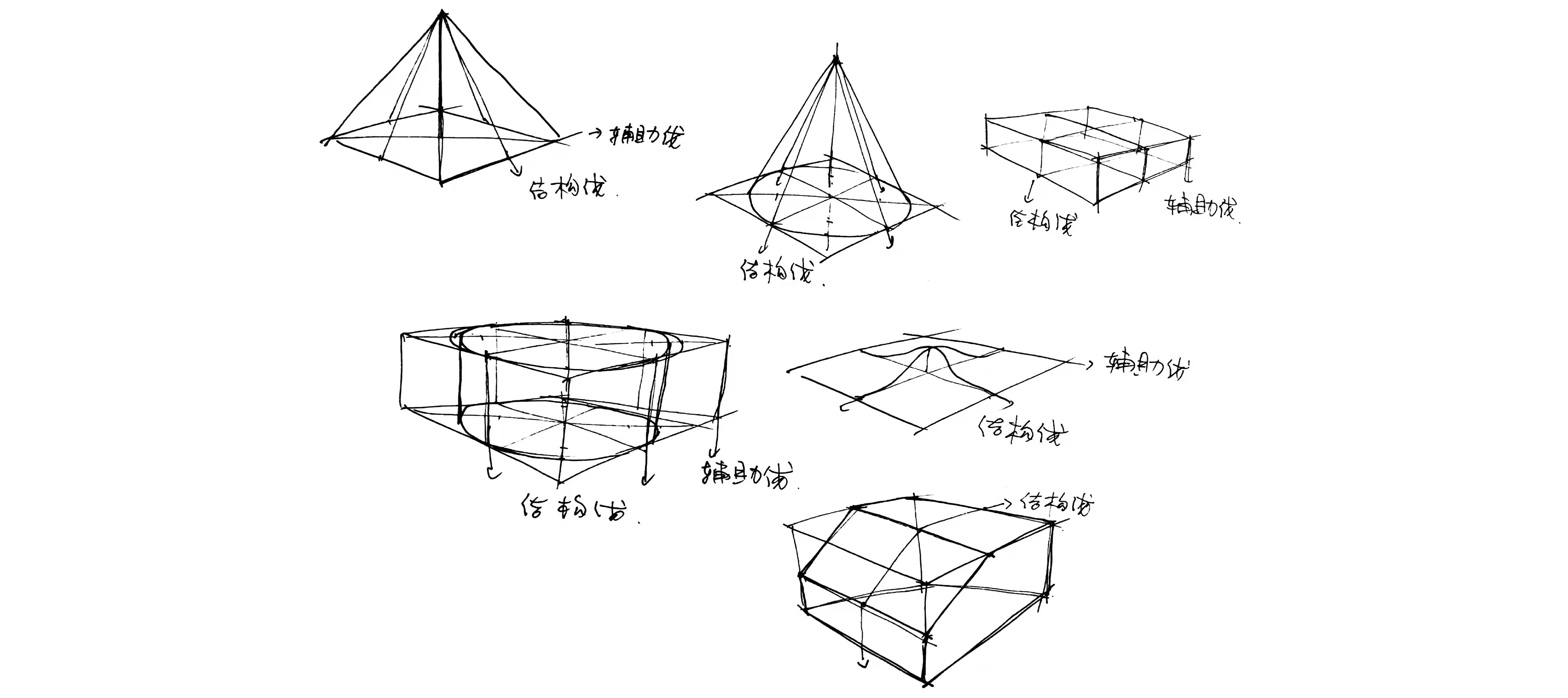

                      常规形体绘画过程中的辅助线与结构线

             本节小结：本节主要交流了设计手绘的重要性，并解释了一点透视、两点透视及三点透视的原理与画法，后续并交流了设计手绘过程中的辅助线与结构线，从而我们基本清楚设计手绘一个需要透视里的辅助线来确定物体的透视及体量空间，结构线则强化了物体的结构，从而呈现具有一定设计感的手绘画面。
